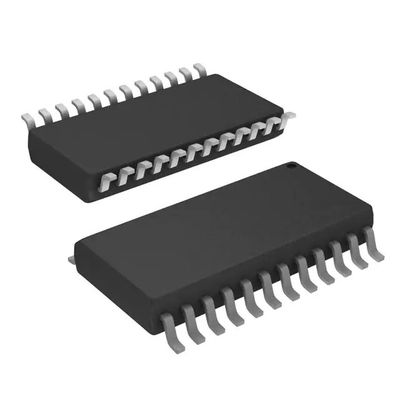

L6206D013TR Sterownik silnika krokowego Chip Half Bridge 4 Sterownik Silniki prądu stałego Regulatory napięcia BCDMOS 24-SO
| Miejsce pochodzenia | Włochy |
|---|---|
| Nazwa handlowa | ST |
| Orzecznictwo | RoHS |
| Numer modelu | L6206D013TR |
| Minimalne zamówienie | 1000 SZT |
| Cena | Negotiable |
| Szczegóły pakowania | 1000 szt./taśma |
| Czas dostawy | 2-3 dni |
| Zasady płatności | L/C, D/A, D/P, T/T |
| Możliwość Supply | 6 tys. szt |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xSzczegóły Produktu
| Kategoria | Pełne sterowniki półmostkowe | Prod | STMicroelectronics |
|---|---|---|---|
| Konfiguracja wyjścia | Pół mostu | Aplikacje | Silniki prądu stałego, silniki krokowe, regulatory napięcia |
| interfejs | Logika | Typ obciążenia | Indukcyjny |
| Technologia | BCDMOS | Rds włączone (typ) | 300 mOhm |
| Prąd — wyjście / kanał | 2.8A | Bieżąca - szczytowa moc wyjściowa | 5.6A |
| Napięcie zasilające | 8V ~ 52V | Napięcie — obciążenie | 8V ~ 52V |
| temperatura robocza | -25°C ~ 125°C | Cechy | Obwód Bootstrapa |
| Typ mocowania | Montaż powierzchniowy | Opakowanie / Sprawa | 24-SOIC (0,295", 7,50 mm szerokości) |
| Pakiet urządzeń dostawcy | 24-SO | ||
| High Light | L6206D013TR,układ sterownika silnika krokowego,układ sterownika krokowego |
||
opis produktu
L6206D013TR Półmostek (4) Sterownik Silniki prądu stałego, Silniki krokowe, Regulatory napięcia BCDMOS 24-SO
Cechy:
●Robocze napięcie zasilania od 8 do 52 V
●Szczytowy prąd wyjściowy 5,6 A (2,8 A prądu stałego)
●Częstotliwość robocza do 100 KHz
●Programowalne wykrywanie i zabezpieczenie nadprądowe po stronie wysokiego napięcia
●Wyjście diagnostyczne
●Praca równoległa
●Ochrona przed przewodzeniem poprzecznym
Opis:
Układ L6206 to podwójny pełny mostek DMOS przeznaczony do aplikacji sterowania silnikami, realizowany w technologii BCD,
który łączy izolowane tranzystory mocy DMOS z obwodami CMOS i bipolarnymi na tym samym chipie.Dostępne w
Pakiety PowerSO36 i SO24 (20 + 2 + 2), urządzenie L6206 posiada wyłącznik termiczny i nierozpraszający
wykrywanie przetężenia na tranzystorach MOSFET wysokiej mocy oraz wyjście diagnostyczne, które można łatwo wykorzystać do wdrożenia
zabezpieczenie nadprądowe.
Szybki szczegół:
|
Producent
|
STMicroelectronics
|
|
Numer produktu producenta
|
L6206D013TR
|
|
Opis
|
STEROWNIK PÓŁMOSTKA IC 2.8A 24SO
|
|
szczegółowy opis
|
Półmostek (4) Sterownik silników prądu stałego, silników krokowych, regulatorów napięcia BCDMOS 24-SO
|
Cechy produktu:
|
TYP
|
OPIS
|
|
Kategoria
|
Pełne sterowniki półmostkowe
|
|
Prod
|
STMicroelectronics
|
|
Stan produktu
|
Aktywny
|
|
Konfiguracja wyjścia
|
Półmostek (4)
|
|
Aplikacje
|
Silniki prądu stałego, silniki krokowe, regulatory napięcia
|
|
Interfejs
|
Logika
|
|
Typ obciążenia
|
Indukcyjny
|
|
Technologia
|
BCDMOS
|
|
Rds włączone (typ)
|
300 mOhm
|
|
Prąd — wyjście / kanał
|
2.8A
|
|
Bieżąca - szczytowa moc wyjściowa
|
5.6A
|
|
Napięcie zasilające
|
8V ~ 52V
|
|
Napięcie — obciążenie
|
8V ~ 52V
|
|
temperatura robocza
|
-25°C ~ 125°C (TJ)
|
|
Cechy
|
Obwód Bootstrapa
|
|
Ochrona przed awariami
|
Ograniczenie prądu, nadmierna temperatura, UVLO
|
|
Typ mocowania
|
Montaż powierzchniowy
|
|
Opakowanie / etui
|
24-SOIC (0,295", 7,50 mm szerokości)
|
|
Pakiet urządzeń dostawcy
|
24-SO
|
|
Podstawowy numer produktu
|
L6206
|
Dodatkowe zasoby:
| ATRYBUT | OPIS |
| Inne nazwy |
497-3999-1
|
|
497-3999-2
|
|
|
497-3999-2-NDR
|
|
|
497-3999-1-NDR
|
|
|
497-3999-6
|
|
| Standardowe opakowanie | 1000 |
