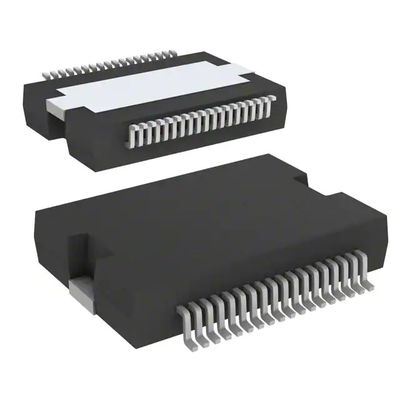

L6228PDTR Układ sterownika małego silnika Dwubiegunowy obwód sterownika silnika krokowego H-Bridge DMOS PowerSO-36
| Miejsce pochodzenia | STMicroelectronics |
|---|---|
| Nazwa handlowa | ST |
| Orzecznictwo | RoHS |
| Numer modelu | L6228PDTR |
| Minimalne zamówienie | 600 SZT |
| Cena | Negotiable |
| Szczegóły pakowania | 600 szt./taśma |
| Czas dostawy | 2-3 dni |
| Zasady płatności | L/C, D/A, D/P, T/T |
| Możliwość Supply | 6 tys. szt |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xSzczegóły Produktu
| Numer produktu | L6228PDTR | Kategoria | Kontrolery i sterowniki silników / ruchu / zapłonu |
|---|---|---|---|
| Prod | STMicroelectronics | Seria | STSPIN L62 |
| Pakiet | Taśma i rolka (TR)/Taśma cięta (CT) | Typ silnika — krokowy | Dwubiegunowy |
| Funkcjonować | Sterownik - w pełni zintegrowany, sterowanie i stopień mocy | Konfiguracja wyjścia | Półmostek (4) |
| interfejs | Równoległy | Technologia | DMOS |
| Aplikacje | Ogólny cel | Prąd — wyjście | 1.4A |
| Napięcie zasilające | 8V ~ 52V | temperatura robocza | -25°C ~ 125°C |
| Typ mocowania | Montaż powierzchniowy | ||
| High Light | L6228PDTR,bipolarny obwód sterownika silnika krokowego h-bridge,układ sterownika małego silnika |
||
opis produktu
L6228PDTR Dwubiegunowy układ sterownika silnika DMOS Równoległy PowerSO-36
Cechy:
●Zasilanie napięciem roboczym od 8 do 52 V
● Szczytowy prąd wyjściowy 2,8 A (1,4 A RMS)
●Częstotliwość robocza do 100 KHz
●Nierozpraszające zabezpieczenie nadprądowe
●Dwa niezależne regulatory prądu stałego tOFF PWM
●Wybór trybu szybkiego/wolnego rozpadu
●Szybkie zanikanie quasi-synchronicznego prostowania
Szybki szczegół:
|
Opakowania
|
Taśma i szpula (TR)/Taśma cięta (CT)
|
|
Producent
|
STMicroelectronics
|
|
Numer produktu producenta
|
L6228PDTR |
|
Opis
|
IC MTR DRV BIPOLARNY 8-52V 36PWRSO |
|
szczegółowy opis
|
Dwubiegunowy sterownik silnika DMOS Równoległy PowerSO-36 |
Cechy produktu:
|
TYP
|
OPIS
|
| Kategoria |
Sterowniki silników, sterowniki
|
|
Prod
|
STMicroelectronics
|
|
Seria
|
STSPIN L62
|
|
Pakiet
|
Taśma i szpula (TR)/Taśma cięta (CT)
|
|
Stan produktu
|
Aktywny
|
|
Typ silnika — krokowy
|
Dwubiegunowy
|
|
Funkcjonować
|
Sterownik - w pełni zintegrowany, sterowanie i stopień mocy
|
|
Konfiguracja wyjścia
|
Półmostek (4)
|
|
Interfejs
|
Równoległy
|
|
Technologia
|
DMOS
|
|
Aplikacje
|
Ogólny cel
|
|
Prąd — wyjście
|
1.4A
|
|
Napięcie zasilające
|
8V ~ 52V
|
|
Napięcie — obciążenie
|
8V ~ 52V
|
|
temperatura robocza
|
-25°C ~ 125°C (TJ)
|
|
Typ mocowania
|
Montaż powierzchniowy
|
|
Opakowanie / etui
|
36-BSSOP (0,433 cala, 11,00 mm szerokości) Odsłonięta podkładka
|
|
Pakiet urządzeń dostawcy
|
Moc SO-36
|
|
Podstawowy numer produktu
|
L6228
|
Dodatkowe zasoby:
| ATRYBUT | OPIS |
| Inne nazwy |
497-4007-6
|
|
497-4007-2
|
|
|
497-4007-2-NDR
|
|
|
497-4007-1
|
|
|
497-4007-1-NDR
|
|
| Standardowe opakowanie | 600 |
Opis:
Urządzenie L6228 to w pełni zintegrowany sterownik silnika krokowego DMOS z nierozpraszającym zabezpieczeniem nadprądowym,
zrealizowany w technologii BCD, która łączy w sobie izolowane tranzystory mocy DMOS z układami CMOS i bipolarnymi
ten sam chip.Urządzenie zawiera wszystkie obwody potrzebne do napędzania dwufazowego bipolarnego silnika krokowego, w tym:
podwójny pełny mostek DMOS, regulator prądu PWM o stałym czasie wyłączenia, który wykonuje regulację krojenia i
generator sekwencji faz, który generuje sekwencję krokową.Dostępne w PowerSO36 i SO24 (20 + 2 + 2)
pakiety, urządzenie L6228 jest wyposażone w nierozpraszające zabezpieczenie nadprądowe na tranzystorach MOSFET po stronie wysokiej mocy i
wyłączenie termiczne.
Obraz danych:
