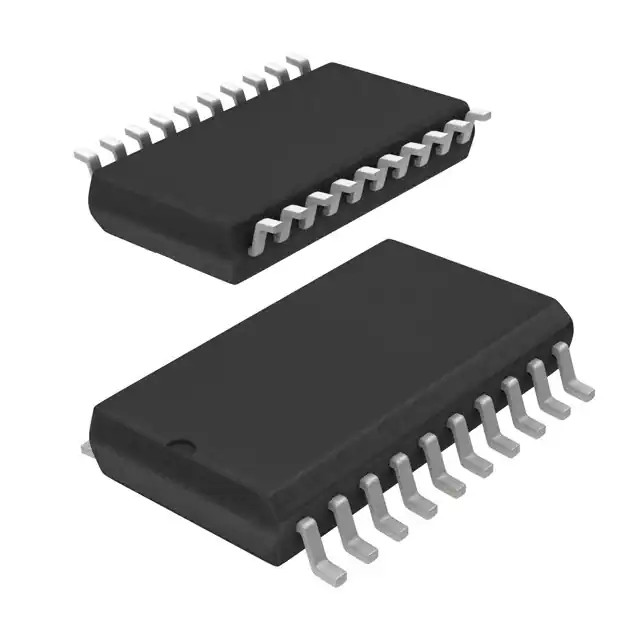

MC33033DWR2G Analogowy układ sterownika silnika 20-SOIC
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xSzczegóły Produktu
| Kategoria | Sterowniki silników, sterowniki | Prod | onsemi |
|---|---|---|---|
| Typ silnika - AC, DC | Bezszczotkowy prąd stały (BLDC) | Funkcjonować | Kontroler - komutacja, zarządzanie kierunkiem |
| Konfiguracja wyjścia | Pre-Driver - Półmostek | interfejs | Analog |
| Aplikacje | Ogólny cel | Napięcie zasilające | 10V ~ 30V |
| temperatura robocza | -40°C ~ 85°C (TA) | Typ mocowania | Montaż powierzchniowy |
| Opakowanie / Sprawa | 20-SOIC (0,295", 7,50 mm szerokości) | Pakiet urządzeń dostawcy | 20-SOIC |
| High Light | MC33033DWR2G,analogowy sterownik silnika,20-SOIC |
||
opis produktu
MC33033DWR2G Analogowy sterownik silnika 20-SOIC
Opis:
MC33033 to wysokowydajny monolityczny bezszczotkowy silnik prądu stałego drugiej generacji o ograniczonych funkcjach
kontroler, który wyewoluował z w pełni funkcjonalnych kontrolerów MC33034 i MC33035 firmy ON Semiconductor.
Zawiera wszystkie aktywne funkcje wymagane do realizacji otwartej pętli silnika trójfazowego lub czterofazowego
kontrola.Urządzenie składa się z dekodera położenia wirnika dla prawidłowego sekwencjonowania komutacji, temperatury
skompensowane odniesienie zdolne do zasilania czujnika, oscylator piłokształtny z programowalną częstotliwością,
w pełni dostępny wzmacniacz błędu, komparator modulatora szerokości impulsu, trzy górne sterowniki z otwartym kolektorem i trzy
wysokoprądowe dolne przetworniki totemowe, idealnie nadające się do zasilania tranzystorów MOSFET.W przeciwieństwie do swoich poprzedników, to
nie ma oddzielnych styków zasilania i uziemienia obwodu napędowego, sygnału wejściowego hamulca ani sygnału wyjściowego błędu.
Szybki szczegół:
|
Producent
|
onsemi
|
|
Numer produktu producenta
|
MC33033DWR2G
|
|
Opis
|
STEROWNIK SILNIKA IC 10V-30V 20SOIC
|
|
szczegółowy opis
|
Analogowy sterownik silnika 20-SOIC
|
Cechy produktu:
|
TYP
|
OPIS
|
|
Kategoria
|
Sterowniki silników, sterowniki
|
|
Prod
|
onsemi
|
|
Stan produktu
|
Kup ostatni raz
|
|
Typ silnika - AC, DC
|
Bezszczotkowy prąd stały (BLDC)
|
|
Funkcjonować
|
Kontroler - komutacja, zarządzanie kierunkiem
|
|
Konfiguracja wyjścia
|
Pre-Driver - Półmostek (3)
|
|
Interfejs
|
Analog
|
|
Aplikacje
|
Ogólny cel
|
|
Napięcie zasilające
|
10V ~ 30V
|
|
temperatura robocza
|
-40°C ~ 85°C (TA)
|
|
Typ mocowania
|
Montaż powierzchniowy
|
|
Opakowanie / etui
|
20-SOIC (0,295", 7,50 mm szerokości)
|
|
Pakiet urządzeń dostawcy
|
20-SOIC
|
|
Podstawowy numer produktu
|
MC33033
|
Dodatkowe zasoby:
| ATRYBUT | OPIS |
| Inne nazwy |
MC33033DWR2GOS
|
|
MC33033DWR2GOSTR
|
|
|
MC33033DWR2GOS-ND
|
|
|
MC33033DWR2GOSCT
|
|
|
MC33033DWR2GOSDKR
|
|
| Standardowe opakowanie | 1000 |
Obraz danych:https://www.onsemi.com/pdf/datasheet/mc33033-d.pdf
