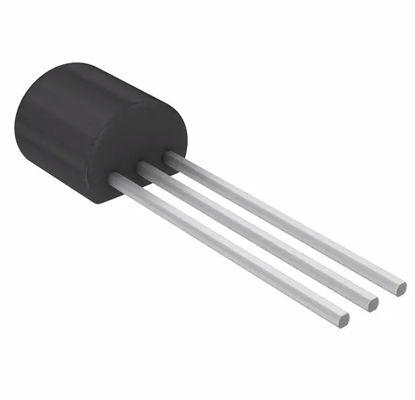

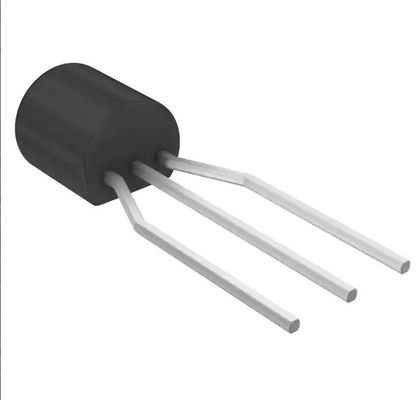

TL431ACLPR Napięcie odniesienia bocznika IC Regulowane 2,495 V 36 VV 100 MA TO-92-3

TL431ACLPR Napięcie odniesienia bocznika IC Regulowane 2,495 V 36 VV ±1% 100 mA TO-92-3

Arkusz danych:TL431ACLPR

Dodatkowe zasoby:

Opis

TL431LI / TL432LI to alternatywy pin-to-pin dla TL431 / TL432.TL43xLI oferuje lepszą stabilność, mniejszy dryft temperaturowy (VI(dev)) i niższy prąd odniesienia (Iref), co poprawia dokładność systemu.

Urządzenia TL431 i TL432 to regulowane regulatory bocznikowe z trzema zaciskami, o określonej stabilności termicznej w odpowiednich zakresach temperatur stosowanych w przemyśle motoryzacyjnym, komercyjnym i wojskowym.Napięcie wyjściowe można ustawić na dowolną wartość z zakresu od Vref (około 2,5 V) do 36 V za pomocą dwóch zewnętrznych rezystorów.Urządzenia te mają typową impedancję wyjściową 0,2 Ω.Aktywny obwód wyjściowy zapewnia bardzo ostrą charakterystykę włączania, co czyni te urządzenia doskonałymi zamiennikami diod Zenera w wielu zastosowaniach, takich jak regulacja pokładowa, regulowane zasilacze i zasilacze impulsowe.Urządzenie TL432 ma dokładnie taką samą funkcjonalność i specyfikacje elektryczne jak urządzenie TL431, ale ma inne wyprowadzenia dla pakietów DBV, DBZ i PK.

Zarówno urządzenia TL431, jak i TL432 oferowane są w trzech klasach, z tolerancjami początkowymi (przy 25°C) wynoszącymi odpowiednio 0,5%, 1% i 2%, odpowiednio dla klasy B, A i standardowej.Ponadto niski dryf mocy wyjściowej w funkcji temperatury zapewnia dobrą stabilność w całym zakresie temperatur.

Urządzenia TL43xxC charakteryzują się pracą w zakresie od 0°C do 70°C, urządzenia TL43xxI charakteryzują się pracą w zakresie od –40°C do 85°C, a urządzenia TL43xxQ charakteryzują się pracą w zakresie od –40°C do 125°C .Informacje o urządzeniu

Cechy

• Tolerancja napięcia odniesienia przy 25°C – 0,5% (klasa B) – 1% (klasa A) – 2% (klasa standardowa)

• Regulowane napięcie wyjściowe: Vref do 36 V

• Praca od −40°C do 125°C

• Typowy dryft temperaturowy (TL43xB) – 6 mV (C temp) – 14 mV (I temp, Q temp)

• Niski poziom szumów wyjściowych • 0,2-Ω Typowa impedancja wyjściowa

• Zdolność do pochłaniania prądu: od 1 mA do 100 mA

 Aplikacje

• Regulowane odniesienie napięcia i prądu

• Regulacja strony wtórnej w SMPS typu flyback

• Wymiana Zenera

• Monitorowanie napięcia

• Komparator ze zintegrowanym wzorcem

Obraz danych:https://www.ti.com/lit/ds/symlink/tl431.pdf?HQS=dis-dk-null-digikeymode-dsf-pf-null-wwe&ts=1684156065878
