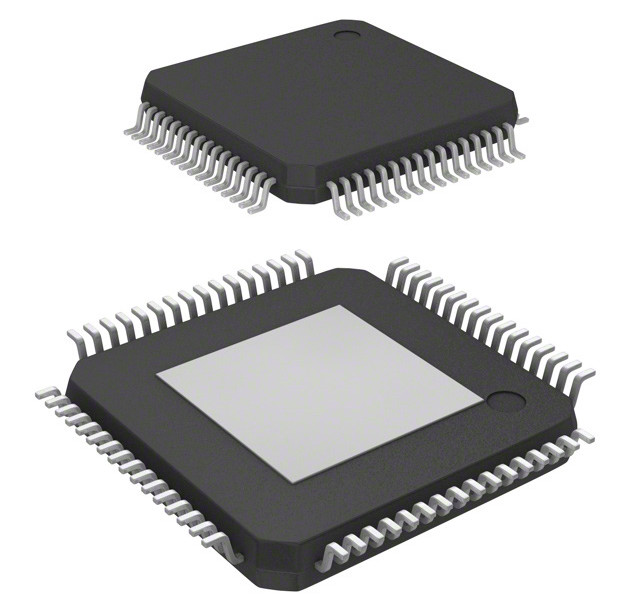

MC33771BSP1AE Kontroler ogniw akumulatorowych IC Litowo-jonowy 64-LQFP 10x10

MC33771BSP1AE Akumulator Kontroler ogniw akumulatorowych IC Litowo-jonowy 64-LQFP (10x10)

Arkusz danych:MC33771BSP1AE

Ogólny opis

33771 to układ scalony kontrolera ogniw litowo-jonowych SMARTMOS przeznaczony do zastosowań motoryzacyjnych, takich jak hybrydowe pojazdy elektryczne (HEV) i pojazdy elektryczne (EV), a także do zastosowań przemysłowych, takich jak systemy magazynowania energii (ESS) i zasilacze awaryjne (UPS) systemy.Urządzenie wykonuje konwersje ADC różnicowych napięć i prądów ogniw, a także zliczanie kulombów baterii i pomiary temperatury baterii.Informacje są przesyłane cyfrowo przez szeregowy interfejs peryferyjny (SPI) lub izolację transformatora (TPL) do mikrokontrolera w celu przetworzenia.

Cechy

• Działanie 9,6 V ≤ VPWR ≤ 63 V, przejściowe napięcie 75 V

• Zarządzanie od 7 do 14 komórek

• Izolowana komunikacja różnicowa 2,0 Mb/s lub SPI 4,0 Mb/s

• Adresowalny podczas inicjalizacji

• Maksymalny całkowity błąd pomiaru napięcia 0,8 mV

• Zsynchronizowany pomiar napięcia/prądu ogniwa z liczbą kulombów

• Pomiar całkowitego napięcia stosu

• Siedem wejść GPIO/czujników temperatury

• 5,0 V przy 5,0 mA na wyjściu zasilania odniesienia

• Automatyczne wykrywanie przepięcia/podnapięcia i temperatury kierowane do styku błędu

• Zintegrowane monitorowanie przepięcia/podnapięcia i temperatury w trybie uśpienia

• Wbudowane pasywne równoważenie ogniw 300 mA z diagnostyką

• Możliwość podłączania podczas pracy

• Wykrywanie usterek wewnętrznych i zewnętrznych, takich jak otwarte linie, zwarcia i wycieki

• Zaprojektowany do obsługi ISO 26262, aż do systemu bezpieczeństwa ASIL D

• W pełni kompatybilny z MC33772 dla maksymalnie sześciu ogniw

• Kwalifikacja zgodnie z AEC-Q100

Obraz danych:https://www.nxp.com/docs/en/data-sheet/MC33771B_SDS.pdf
