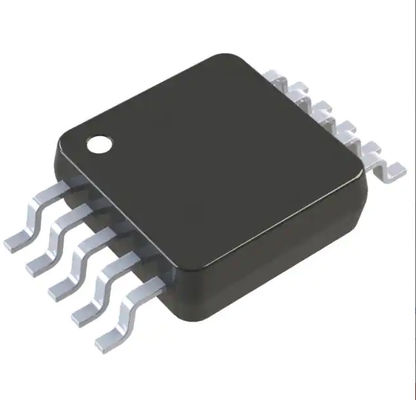

Urządzenia analogowe AD5063BRMZ 16-bitowy przetwornik cyfrowo-analogowy Ic 1 10-MSOP High Speed ​​Dac Ic Chip

Arkusz danych:AD5063BRMZ

OGÓLNY OPIS

AD5063, członek rodziny nanoDAC™ firmy Analog Device Inc., to pojedynczy 16-bitowy przetwornik cyfrowo-analogowy o niebuforowanym napięciu wyjściowym o niskim poborze mocy, który działa przy pojedynczym zasilaniu od 2,7 V do 5 V.Urządzenie oferuje specyfikację dokładności względnej ±1 LSB, a działanie jest gwarantowane w trybie monotonicznym przy specyfikacji ±1 LSB DNL.AD5063 jest wyposażony w wbudowane rezystory w 10-odprowadzeniowym MSOP, co umożliwia generowanie sygnałów bipolarnych za pomocą wzmacniacza wyjściowego.Urządzenie wykorzystuje wszechstronny 3-przewodowy interfejs szeregowy, który działa z częstotliwością zegara do 30 MHz i jest zgodny ze standardowymi standardami interfejsów SPI®, QSPI™, MICROWIRE™ i DSP.Referencja dla AD5063 jest dostarczana z zewnętrznego pinu VREF.Bufor referencyjny jest również dostępny na chipie.Urządzenie zawiera obwód resetowania po włączeniu zasilania, który zapewnia, że ​​wyjście DAC zasila się do średniej skali i pozostaje tam, dopóki nie nastąpi prawidłowy zapis w urządzeniu.Urządzenie zawiera funkcję wyłączania, która zmniejsza pobór prądu przez urządzenie do zwykle 300 nA przy 5 V i zapewnia wybierane programowo obciążenie wyjściowe w trybie wyłączenia.Urządzenie jest wprowadzane w stan wyłączenia za pośrednictwem interfejsu szeregowego.Całkowity nieskorygowany błąd urządzenia wynosi <1 mV.

CECHY

Pojedynczy 16-bitowy przetwornik cyfrowo-analogowy, 1 LSB INL Reset po włączeniu zasilania do skali środkowej Gwarantowana monotoniczność dzięki projektowi 3 funkcje wyłączania Interfejs szeregowy małej mocy z wejściami wyzwalanymi przez Schmitta 10-odprowadzeniowy MSOP, mała moc Szybki czas ustalania maksymalnie 1 µs (AD5063- 1 model) Zasilanie od 2,7 V do 5,5 V Niski poziom zakłóceń przy włączaniu zasilania Napięcie niebuforowane zdolne do napędzania obciążenia 60 kΩ Funkcja przerwania SYNC

Obraz danych:
