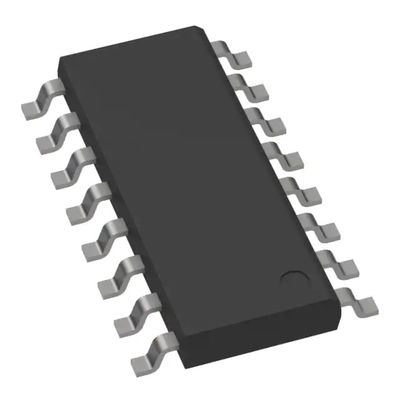

HR1000AGS-Z Przetwornice AC DC Układ scalony Offline Topologia półmostkowa Do 600 kHz 16-SOIC

  • HR1000AGS-Z AC DC Converters Integrated Circuit Offline Half-Bridge Topology Up To 600kHz 16-SOIC
Miejsce pochodzenia Monolityczne systemy zasilania Inc.
Nazwa handlowa MPS
Orzecznictwo RoHS
Numer modelu HR1000AGS-Z
Minimalne zamówienie 2500szt
Cena Negotiable
Szczegóły pakowania 2500 sztuk/taśma
Czas dostawy 2-3 dni
Zasady płatności L/C, D/A, D/P, T/T
Możliwość Supply 15 tys. szt

Contact me for free samples and coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

If you have any concern, we provide 24-hour online help.

x
Szczegóły Produktu
Kategoria Przetwornice AC DC, przełączniki offline Typ Opis
Prod Monolityczne systemy zasilania Inc. Stan produktu Aktywny
Izolacja wyjściowa Odosobniony Napięcie — zasilanie (Vcc/Vdd) 13 V ~ 15,5 V
Częstotliwość — przełączanie Do 600kHz temperatura robocza -40°C ~ 125°C (TJ)
Opakowanie / Sprawa 16-SOIC (0,154", 3,90 mm szerokości)
High Light

HR1000AGS-Z

,

Przetwornice AC DC Układ scalony

,

HR1000AGS-Z 600kHz
Zostaw wiadomość
opis produktu

HR1000AGS-Z Topologia półmostkowa konwertera Offline Do 600 kHz 16-SOIC



Szybki szczegół:

Producent
Monolityczne systemy zasilania Inc.
Numer produktu producenta
HR1000AGS-Z
Opis
IC OFFLINE SW HALF-BRDG 16SOIC
szczegółowy opis
Topologia półmostkowa konwertera Offline Do 600 kHz 16-SOIC



Cechy produktu:

TYP
OPIS
Kategoria
Przetwornice AC DC, przełączniki offline
Prod
Monolityczne systemy zasilania Inc.
Stan produktu
Aktywny
Izolacja wyjściowa
Odosobniony
Przełączniki wewnętrzne
NIE
Topologia
Półmostek
Napięcie — zasilanie (Vcc/Vdd)
13 V ~ 15,5 V
Cykl pracy
0,5
Częstotliwość — przełączanie
Do 600kHz
Ochrona przed awariami
Nadmierna temperatura, nadmierne napięcie
Funkcje kontrolne
Miękki start
temperatura robocza
-40°C ~ 125°C (TJ)
Opakowanie / etui
16-SOIC (0,154", 3,90 mm szerokości)
Pakiet urządzeń dostawcy
16-SOIC
Typ mocowania
Montaż powierzchniowy
Podstawowy numer produktu
HR1000



Dodatkowe zasoby:

ATRYBUT OPIS
Inne nazwy
HR1000AGS-Z-ND
1589-1512-6
1589-1512-1
1589-1512-2
Standardowe opakowanie 2500

OPIS

HR1000A to kontroler zaprojektowany specjalnie dla rezonansowej topologii półmostkowej.Zapewnia dwa kanały sygnału napędowego, które wysyłają komplementarne sygnały przy 50% cyklu pracy.Wewnętrzny stały czas martwy wynoszący 350 ns między dwoma komplementarnymi sygnałami bramki gwarantuje przełączanie przy zerowym napięciu podczas stanu przejściowego i umożliwia pracę z wysoką częstotliwością.



Zintegrowana dioda ładowania początkowego upraszcza zewnętrzny obwód sterujący przełącznika high-side.Może wytrzymać napięcie do 600 V z odpornością na wysokie szumy dV/dt.



Modulacja częstotliwości przełączania reguluje napięcie wyjściowe topologii.Programowalny oscylator może ustawić zarówno maksymalną, jak i minimalną częstotliwość przełączania.



Układ scalony uruchamia się z zaprogramowaną maksymalną częstotliwością przełączania i stopniowo zwalnia, aż pętla sterowania przejmie kontrolę, aby zapobiec nadmiernemu prądowi rozruchowemu



Układ scalony można zmusić do wejścia w kontrolowany tryb pracy impulsowej przy niewielkim obciążeniu, aby zminimalizować zużycie energii i zaostrzyć regulację mocy wyjściowej.



Funkcje zabezpieczeń — w tym zatrzaskowe wyłączenie, automatyczne przywracanie, ochrona przed spadkiem napięcia i ochrona przed przegrzaniem — poprawiają bezpieczeństwo konstrukcji przetwornicy bez zwiększania złożoności obwodów.



Układ scalony zapewnia zdolność źródła/ujścia 1,5 A/2 A zarówno dla sterowników bramki high-side, jak i low-side.



HR1000A jest dostępny w obudowie SO-16.



CECHY

• Cykl pracy 50%, sterowanie zmienną częstotliwością dla rezonansowej przetwornicy półmostkowej

• Sterownik High-Side Gate 600 V ze zintegrowaną diodą Bootstrap i odpornością na wysokie dV/dt

• Zdolność 1,5 A/2 A Source/Sink dla sterowników bramki High-Side i Low-Side

• Oscylator o wysokiej dokładności

• Działa z częstotliwością do 600 kHz

• Dwupoziomowe zabezpieczenie nadprądowe: przesunięcie częstotliwości i zablokowane wyłączenie z programowalnym czasem trwania

• Zdalne sterowanie WŁ./WYŁ. i ochrona przed spadkiem napięcia za pośrednictwem styku BO

• Wejście wyłączania zatrzaskowego dla łatwej implementacji zabezpieczeń

• Interfejsy z kontrolerem PFC

• Programowalna praca w trybie Burst przy małym obciążeniu

• Nieliniowy miękki start dla monotonicznego wzrostu napięcia wyjściowego

• Pakiet SO-16



APLIKACJE

• Telewizory LCD i PDP

• Komputery stacjonarne i serwery

• SMPS telekomunikacyjny

• Zasilacz AC-DC, SMPS z otwartą ramką

• Konsole do gier wideo

• Elektroniczny statecznik oświetleniowy



Obraz danych:https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/HR1000AGS-Z/id_document/3778/
