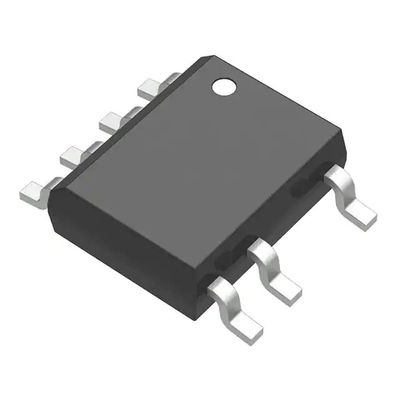

MP020-5GS-Z Buck Boost Converter Chip Offline Flyback Topologia 120Hz 75kHz 8-SOIC-7A

  • MP020-5GS-Z Buck Boost Converter Chip Offline Flyback Topology 120Hz 75kHz 8-SOIC-7A
Miejsce pochodzenia Ameryka
Nazwa handlowa MPS
Orzecznictwo RoHS
Numer modelu MP020-5GS-Z
Minimalne zamówienie 2500szt
Cena Negotiable
Szczegóły pakowania 2500 sztuk/taśma
Czas dostawy 2-3 dni
Zasady płatności L/C, D/A, D/P, T/T
Możliwość Supply 100 000 szt

Contact me for free samples and coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

If you have any concern, we provide 24-hour online help.

x
Szczegóły Produktu
Producent Monolityczne systemy zasilania Inc. Kategoria Przetwornice AC DC, przełączniki offline
Numer produktu MP020-5GS-Z Liczba wyjść 1
Konfiguracja wyjścia Pozytywny Napięcie — awaria 700 V
Napięcie — rozruch 17,3 V Napięcie — zasilanie (Vcc/Vdd) 6,6 V ~ 28 V
Częstotliwość — przełączanie 120 Hz ~ 75 kHz Moc (waty) 8W
temperatura robocza -40°C ~ 125°C (TJ) Opakowanie / Sprawa 8-SOIC (0,154", 3,90 mm szerokości), 7 odprowadzeń
High Light

MP020-5GS-Z

,

układ konwertera buck boost

,

układ konwertera AC dc
Zostaw wiadomość
opis produktu

MP020-5GS-Z Konwerter Offline Flyback Topologia 120Hz ~ 75kHz 8-SOIC-7A



Arkusz danych:MP020-5GS-Z



Kategoria Przetwornice AC DC, przełączniki offline
Prod Monolityczne systemy zasilania Inc.
Stan produktu Nie dla nowych projektów
Izolacja wyjściowa Odosobniony
Przełączniki wewnętrzne Tak
Napięcie — awaria 700 V
Topologia Flyback
Napięcie — uruchomienie 17,3 V
Napięcie — zasilanie (Vcc/Vdd) 6,6 V ~ 28 V
Częstotliwość — przełączanie 120 Hz ~ 75 kHz
Moc (W) 8 W
Ochrona przed awariami Ograniczenie prądu, obwód otwarty, przeciążenie, nadmierna temperatura, przepięcie
temperatura robocza -40°C ~ 125°C (TJ)
Opakowanie / etui 8-SOIC (0,154", 3,90 mm szerokości), 7 odprowadzeń
Pakiet urządzeń dostawcy 8-SOIC-7A
Typ mocowania Montaż powierzchniowy
Podstawowy numer produktu MP020



Dodatkowe zasoby:

ATRYBUT OPIS
Standardowe opakowanie 2500



OPIS

MP020-5 to niezależny regulator po stronie pierwotnej, który zapewnia dokładną regulację stałego napięcia i stałego prądu bez transoptora lub wtórnego obwodu sprzężenia zwrotnego.Posiada zintegrowany MOSFET 700V.Sterowanie zmiennym czasem wyłączenia MP020-5 pozwala konwerterowi flyback działać w trybie przewodzenia nieciągłego.



MP020-5 posiada również funkcje zabezpieczające, takie jak blokada podnapięciowa VCC, ochrona nadprądowa, ochrona przed przegrzaniem, ochrona obwodu otwartego (OCkP) i ochrona przed przepięciami.Wewnętrzne, wysokonapięciowe źródło prądu rozruchowego i technologie oszczędzania energii ograniczają zużycie energii bez obciążenia do mniej niż 30 mW.



Technologia zmiennej częstotliwości przełączania MP020-5 zapewnia naturalne kształtowanie widma w celu wygładzenia sygnatury EMI, dzięki czemu nadaje się do ładowarek i adapterów offline o niskim poborze mocy.



MP020-5 jest dostępny w wersji SOIC8-7A.



CECHY

 Sterowanie po stronie pierwotnej bez transoptora lub wtórnego obwodu sprzężenia zwrotnego

 Precyzyjne sterowanie stałym prądem i stałym napięciem (CC/CV)

 Zintegrowany MOSFET 700 V z minimalną liczbą komponentów zewnętrznych

 Sterowanie zmienne, czas wyłączenia, prąd szczytowy

 Źródło prądu o wysokim napięciu 550µA

 Zużycie energii bez obciążenia 30 mW

 Programowalna kompensacja kabla

 Wiele zabezpieczeń: OVP, OCP, OCkP, OTP i VCC UVLO

 Naturalne kształtowanie widma dla lepszej sygnatury EMI

 Niski koszt i prosty obwód zewnętrzny

 Pakiet SOIC8-7A



APLIKACJE

 Ładowarki do telefonów komórkowych

 Adaptery do elektroniki podręcznej

 Zasilacze rezerwowe i pomocnicze

 Małe AGD

Obraz danych:https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP020-5/document_id/46
