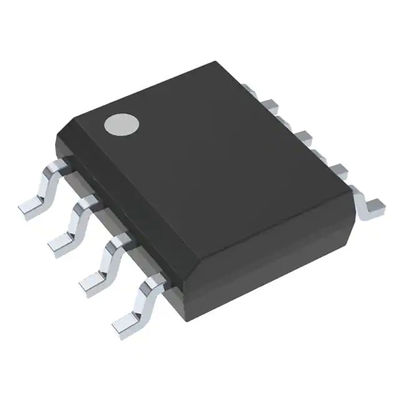

MP111DS-LF-Z Ic Semiconductor Chip Elementy elektroniczne Przechowywanie kondensatorów Sterowanie IC 8-SOIC

MP111DS-LF-Z Sterujący kondensatorem pamięci IC 8-SOIC

Arkusz danych:MP111DS-LF-Z

Dodatkowe zasoby:

OPIS

MP111 to umierający kontroler przechowywania i zwalniania oddechu.Ładuje kondensator magazynujący z wejścia podczas normalnej pracy.Po naładowaniu kondensatora magazynującego do wybranego napięcia ładowanie zostaje zatrzymane, a kondensator magazynowy zostaje oddzielony od wejścia.Obwód ładowania utrzymuje napięcie magazynowania po zakończeniu ładowania.

MP111 stale monitoruje napięcie wejściowe i uwalnia ładunek z kondensatora magazynującego do kondensatora wejściowego, gdy napięcie wejściowe jest niższe niż wybrane napięcie wyzwalające.Reguluje napięcie wejściowe, aby utrzymać je w pobliżu napięcia zwalniającego tak długo, jak to możliwe.

MP111 posiada wbudowany obwód ograniczenia prądu podczas ładowania kondensatorów.Napięcie magazynowania i zwalniania można zaprogramować na żądaną przez użytkownika wartość za pomocą zewnętrznych rezystorów.

MP111 jest dostarczany w obudowie SOIC-8 i wymaga minimalnej liczby łatwo dostępnych standardowych komponentów zewnętrznych.

CECHY

 Szeroki zakres roboczy napięcia wejściowego od 4,5 V do 18 V

 Prąd zrzutowy 2,5 A z magazynu do VIN

 Wbudowany limit prądu 250mA do ładowania kondensatora

 Programowalne przez użytkownika napięcie przechowywania i zwalniania

 Wskaźnik FLAG umierającego oddechu

 Dostępne w pakiecie SOIC-8

APLIKACJE

 Modemy kablowe/DSL/PON

 Brama domowa

 Sieci punktów dostępowych

Obraz danych:https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/EN/sku/MP111/document_id/1088/
