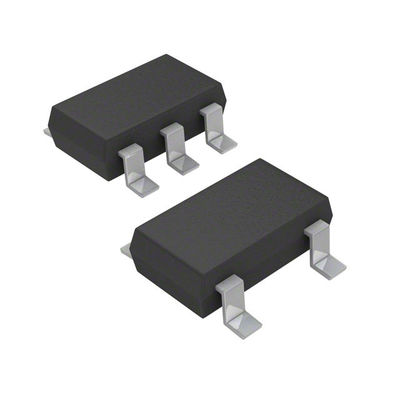

MP150GJ-Z Buck Boost Converter Ic Offline Topologia Flyback TSOT-23-5 Power IC Chip

Konwerter MP150GJ-Z Offline Boost, Buck, Buck-Boost, topologia Flyback TSOT-23-5

Cechy produktu:

Dodatkowe zasoby:

OPIS

MP150 to regulator po stronie pierwotnej, który zapewnia dokładną regulację stałego napięcia (CV) bez transoptora i obsługuje topologie Buck, Buck-boost, Boost i Flyback.Posiada zintegrowany MOSFET 500 V, który upraszcza konstrukcję i obniża koszty.Te cechy sprawiają, że jest konkurencyjnym kandydatem do zastosowań offline o niskim poborze mocy, takich jak sprzęt AGD i zasilanie w trybie gotowości.

MP150 to regulator pracy w trybie ekologicznym.Zarówno prąd szczytowy, jak i częstotliwość przełączania zmniejszają się wraz ze spadkiem obciążenia, zapewniając doskonałą wydajność przy niewielkim obciążeniu, poprawiając w ten sposób ogólną średnią wydajność.

MP150 posiada różne zabezpieczenia, w tym wyłącznik termiczny (TSD), blokadę podnapięciową VCC (UVLO), ochronę przed przeciążeniem (OLP), ochronę przed zwarciem (SCP) i ochronę w otwartej pętli.

MP150 jest dostępny w pakietach TSOT23-5 i SOIC8.

CECHY

 Sterowanie stałym napięciem (CV) po stronie pierwotnej, obsługujące topologie Buck, Buck-boost, Boost i Flyback

 Zintegrowany MOSFET 500V/30Ω

 < 150mW Zużycie energii bez obciążenia

 Moc wyjściowa do 2 W

 Maksymalny prąd wyjściowy DCM mniejszy niż 120mA

 Maksymalny prąd wyjściowy CCM mniejszy niż 200mA

 Zwijanie częstotliwości

 Ograniczenie maksymalnej częstotliwości

 Szczytowa kompresja prądu

 Wewnętrzne źródło prądu wysokiego napięcia

APLIKACJE

 AGD, sprzęt AGD i elektronika użytkowa

 Sterowanie przemysłowe

 Zasilanie w trybie gotowości

Obraz danych:https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP150/document_id/14
