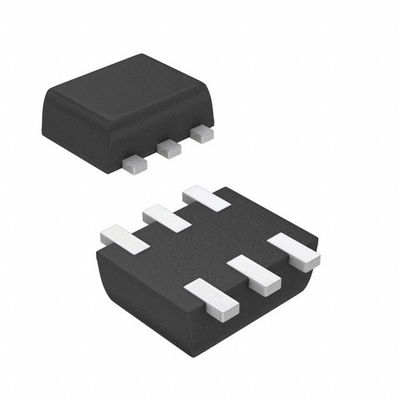

MP1660GTF-Z Regulator przełączający Buck IC Regulowany dodatnio 0,6 V 1 Wyjście 3 A SOT-563, SOT-666

MP1660GTF-Z Regulator przełączający Buck IC Regulowany dodatnio 0,6 V 1 wyjście 3 A SOT-563, SOT-666

Arkusz danych:MP1660GTF-Z

Dodatkowe zasoby:

OPIS

MP1660 to w pełni zintegrowany, wysokoczęstotliwościowy, synchroniczny, wyprostowany, obniżający napięcie konwerter impulsowy z wewnętrznymi tranzystorami mocy MOSFET.MP1660 oferuje bardzo kompaktowe rozwiązanie, które osiąga 3A prądu wyjściowego, z doskonałą regulacją obciążenia i linii w szerokim zakresie wejściowym.MP1660 wykorzystuje pracę w trybie synchronicznym w celu uzyskania wyższej wydajności w całym zakresie obciążenia prądem wyjściowym.

Sterowanie ze stałym czasem włączenia (COT) zapewnia bardzo szybką reakcję na stany przejściowe, łatwą konstrukcję pętli i bardzo ścisłą regulację mocy wyjściowej.Pełne funkcje ochrony obejmują zabezpieczenie przeciwzwarciowe (SCP), zabezpieczenie nadprądowe (OCP), zabezpieczenie podnapięciowe (UVP) i wyłącznik termiczny.

MP1660 wymaga minimalnej liczby łatwo dostępnych, standardowych komponentów zewnętrznych i jest dostępny w oszczędzającej miejsce obudowie SOT563.

CECHY

 Szeroki zakres roboczy napięcia wejściowego od 4,5 V do 16 V

 110mΩ/60mΩ Low RDS(ON) Wewnętrzne tranzystory mocy MOSFET

 190μA niskie IQ

 Wysokowydajna praca w trybie synchronicznym

 Tryb oszczędzania energii przy małym obciążeniu

 Szybka odpowiedź przejściowa obciążenia

 Częstotliwość przełączania 600 kHz

 Wewnętrzny miękki start (SS)

 Zabezpieczenie nadprądowe (OCP) i tryb czkawki

 Wyłączenie termiczne

 Wyjście regulowane od 0,6 V

 Dostępne w pakiecie SOT563

APLIKACJE

 Kamery bezpieczeństwa

 Cyfrowe dekodery

 Płaskoekranowe telewizory i monitory

 Ogólne cele

Obraz danych:https://www.monolithicpower.cn/cn/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP1660GTF/document_id/8688/
