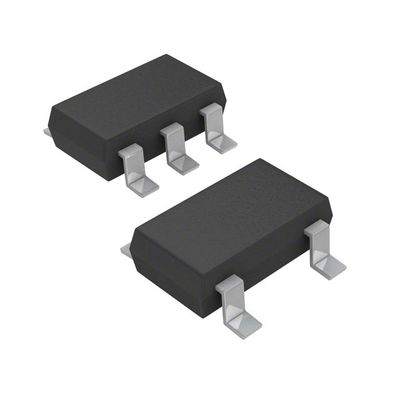

MP20056GJ-Z Regulator liniowy wysokiego napięcia Power Ic Chip Circuit 1 Wyjście 250mA TSOT-23-5

MP20056GJ-Z Liniowy regulator napięcia IC Regulowany dodatni 1 wyjście 250mA TSOT-23-5

Arkusz danych:MP20056GJ-Z

Dodatkowe zasoby:

OPIS
MP20056 to regulator liniowy o niskim spadku napięcia, który dostarcza prąd o natężeniu do 250 mA z napięciem spadku 100 mV i może pracować w zakresie napięcia wejściowego od 2,5 V do 5,5 V.Napięcie wyjściowe jest wstępnie ustawione na 1,8 V, 2,5 V lub 3,3 V dla dwóch różnych pakietów.
Zewnętrzny dzielnik rezystorowy może regulować napięcie wyjściowe od 0,8 V do 5 V.Wewnętrzny element przepustowy PMOS zapewnia niski prąd uziemienia 150 μA, dzięki czemu MP20056 nadaje się do urządzeń zasilanych bateryjnie.Inne funkcje obejmują wyłączanie przy niskim poborze mocy, ochronę przed zwarciem i ochronę termiczną.MP20056 jest dostępny w 8-pinowych obudowach QFN 2 mm × 2 mm i 5-pinowych TSOT23-5.


CECHY
 Prąd wyjściowy do 250mA
 Niski spadek napięcia 100mV przy 250mA
 Niski prąd uziemienia 150 μA
 Niski poziom hałasu: typowo 13 μVRMS (od 10 Hz do 100 kHz)
 63dB PSRR @1kHz  Stabilny z kondensatorem ceramicznym
 Doskonała reakcja przejściowa obciążenia/linii
 Ograniczenie prądu i ochrona termiczna
 Stałe napięcie wyjściowe 1,8V i 3,3V.
 Regulowane napięcie wyjściowe od 0,8 V do 5 V za pomocą zewnętrznego dzielnika rezystorów
APLIKACJE
 notebooki
 Telefony bezprzewodowe
 Telefony komórkowe
 Sprzęt do komunikacji bezprzewodowej
 Instrumenty ręczne
Obraz danych:https://www.monolithicpower.cn/cn/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP20056/document_id/1250/
