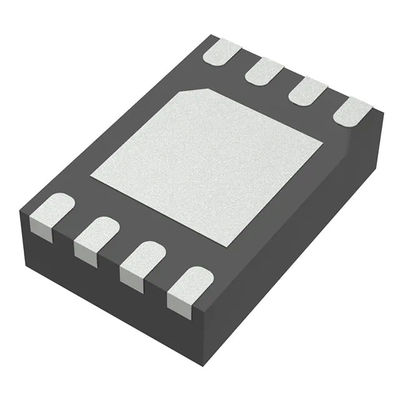

MP2005DD-LF-Z Liniowy regulator napięcia IC Regulowany dodatni 1 wyjście 800mA 8-QFN (2x3)

  • MP2005DD-LF-Z Linear Voltage Regulator IC Positive Adjustable 1 Output 800mA 8-QFN (2x3)
Miejsce pochodzenia Ameryka
Nazwa handlowa MPS
Orzecznictwo RoHS
Numer modelu MP2005DD-LF-Z
Minimalne zamówienie 5000 szt
Cena Negotiable
Szczegóły pakowania 5000 szt./taśma
Czas dostawy 2-3 dni
Zasady płatności L/C, D/A, D/P, T/T
Możliwość Supply 15 tys. szt

Contact me for free samples and coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

If you have any concern, we provide 24-hour online help.

x
Szczegóły Produktu
Producent Monolityczne systemy zasilania (MPS) Kategoria Regulatory napięcia — liniowe
Numer produktu MP2005DD-LF-Z Liczba wyjść 1
Napięcie — wejście (min.) 0,5 V Napięcie — wejście (maks.) 55V
Spadek napięcia (maks.) 0,09 V przy 800 mA Napięcie — wyjście (maks.) 4V
Prąd — wyjście 800mA Prąd — spoczynkowy (Iq) 10µA
PSRR 48 dB (1 MHz) temperatura robocza -40°C ~ 85°C (TJ)
Typ mocowania Montaż powierzchniowy Opakowanie / Sprawa 8-VDFN Odsłonięta podkładka
High Light

MP2005DD-LF-Z

,

Liniowy regulator napięcia IC 800mA
Zostaw wiadomość
opis produktu

MP2005DD-LF-Z Liniowy regulator napięcia IC Regulowany dodatni 1 wyjście 800mA 8-QFN (2x3)



Cechy produktu:

Kategoria Regulatory napięcia — liniowe
Prod Monolityczne systemy zasilania Inc.
Stan produktu Aktywny
Konfiguracja wyjścia Pozytywny
Typ wyjścia Nastawny
Liczba regulatorów 1
Napięcie — wejście (maks.) 5,5 V
Napięcie — wyjście (min./stałe) 0,5 V
Napięcie — wyjście (maks.) 4V
Spadek napięcia (maks.) 0,09 V przy 800 mA
Prąd — wyjście 800mA
Prąd — spoczynkowy (Iq) 10µA
PSRR 48 dB (1 MHz)
Funkcje kontrolne Włączać
Funkcje ochrony Nadmierny prąd, nadmierna temperatura
temperatura robocza -40°C ~ 85°C
Typ mocowania Montaż powierzchniowy
Opakowanie / etui 8-TFDFN Odsłonięta podkładka
Pakiet urządzeń dostawcy 8-QFN (2x3)
Podstawowy numer produktu MP2005



Dodatkowe zasoby:

ATRYBUT OPIS
Inne nazwy MP2005DD-LF-Z-ND
1589-1549-6
1589-1549-2
1589-1549-1
Standardowe opakowanie 5000



OPIS:
MP2005 to liniowy regulator LDO o bardzo niskim spadku mocy i małej mocy.Ma zakres napięcia wejściowego od 1,0 V do 5,5 V i może regulować napięcie wyjściowe już od 0,5 V.MP2005 może dostarczyć do 800mA prądu obciążenia przy typowym spadku napięcia 90mV.Wymaga zasilania polaryzacji (od 2,7 V do 5,5 V) niezależnego od VIN, aby uruchomić wewnętrzne obwody odniesienia i napęd LDO.Prąd wyjściowy pochodzi bezpośrednio z zasilacza napięcia wejściowego w celu zapewnienia wysokiej wydajności regulacji.Wewnętrzne napięcie odniesienia 0,5 V umożliwia zaprogramowanie wyjścia w szerokim zakresie napięć (od 0,5 V do 4 V).Niski prąd polaryzacji wynoszący 100 µA sprawia, że ​​MP2005 idealnie nadaje się do zastosowań zasilanych bateryjnie.Zasilanie polaryzacyjne VBIAS może być podawane bezpośrednio z akumulatora, podczas gdy VIN jest zasilany z wysokowydajnego regulatora buck (lub innego źródła wtórnego).Zmniejsza to szum wyjściowy i rozmiar kondensatora odsprzęgającego.Inne cechy MP2005 obejmują ochronę przed przeciążeniem termicznym i ograniczeniem prądu, stabilność dzięki kondensatorom ceramicznym o bardzo niskim ESR, tak niskim jak 1 μF, oraz szybką reakcję na stany przejściowe.MP2005 jest dostępny w 8-pinowej obudowie QFN (2 mm x 3 mm).
CECHY
 Szeroki zakres napięcia wejściowego od 1,0 V do 5,5 V
 Stabilny z kondensatorem ceramicznym 1μF
 Napięcie Ultra-Low Dropout (ULDO): 90mV@800mA
 2% dokładne napięcie wyjściowe
 Regulowany zakres wyjściowy od 0,5 V do 4 V
 Wysoki PSRR o 65dB przy 1KHz o 48dB przy 1MHz
 Regulacja obciążenia lepsza niż 0,0005%/mA
 Stabilny z kondensatorami wyjściowymi o niskim ESR
 Niski prąd uziemienia 100μA
 Wewnętrzna ochrona termiczna
 Ochrona limitu prądu
 1µA Typowy prąd spoczynkowy przy wyłączeniu
APLIKACJE
 Regulatory niskiego prądu
 Urządzenia przenośne o niskim poborze mocy
 Systemy zasilane bateriami
 Telefony komórkowe
 Przenośny sprzęt elektroniczny
 Postregulacja dotycząca przełączania zasilaczy
 Zasilacze
DaneZdjęcie:https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP2005/document_id/1212
