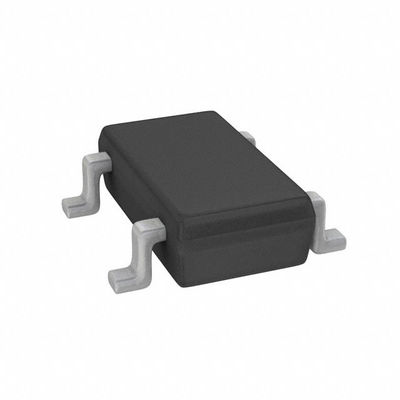

MP2015AGJE-Z liniowy regulator napięcia IC dodatni regulowany 1 wyjście 150mA TSOT-23-4

MP2015AGJE-Z Liniowy regulator napięcia IC Regulowany dodatnio 1 wyjście 150mA TSOT-23-4

Arkusz danych:MP2015AGJE-Z

Dodatkowe zasoby:

OPIS

MP2015A to liniowy regulator małej mocy, który zasila systemy z akumulatorami wysokiego napięcia.Obejmuje szeroki zakres wejściowy od 2,5 V do 24 V, niski spadek napięcia i niski prąd spoczynkowy zasilania.Niski prąd spoczynkowy i niski spadek napięcia umożliwiają pracę przy bardzo niskim poziomie mocy.Dlatego MP2015A jest idealnym rozwiązaniem dla mikrokontrolerów małej mocy i urządzeń zasilanych bateryjnie.

MP2015A zapewnia szeroką gamę opcji stałego napięcia wyjściowego (na żądanie): 1,8 V, 1,9 V, 2,3 V, 2,5 V, 3,0 V, 3,3 V, 3,45 V, 5,0 V;a także zapewnia opcję regulacji wyjścia (od 1,215 V do 15 V).

Prąd wyjściowy regulatora jest wewnętrznie ograniczony, a urządzenie jest zabezpieczone przed przeciążeniem i przegrzaniem.

MP2015A zawiera również wyłącznik termiczny i zabezpieczenie przed awarią ograniczającą prąd i jest dostępny w obudowach QFN-6 (2 mm x 2 mm), QFN 8 (3 mm x 3 mm) i TSOT23-4.

CECHY

 Zakres wejściowy od 2,5 V do 24 V

 Prąd spoczynkowy zasilania 3,3 µA

 Stabilny Z ceramicznym kondensatorem wyjściowym o niskiej wartości (> 0,47 μF)

 150mA określony prąd dla pakietów QFN-6 i QFN-8

 100mA określony prąd dla pakietów TSOT23-4

 Spadek 700mV przy obciążeniu 150mA

 Dostępne w wersjach ze stałym wyjściem 3,3 V i regulowanym wyjściem (od 1,215 V do 15 V)

 Dokładność wyjściowa ±2% dla pakietów QFN-6 i QFN-8

 Dokładność wyjściowa ±4% Pakiety TSOT23-4

 Określony limit prądu

 Wyłączenie termiczne i zabezpieczenie przed zwarciem

 Dostępne w pakietach TSOT23-4, QFN-6 (2 mm x 2 mm) lub QFN-8 (3 mm x 3 mm)

APLIKACJE

 Sprzęt przenośny/zasilany bateryjnie

 Mikrokontrolery o bardzo małej mocy

 Telefony komórkowe
