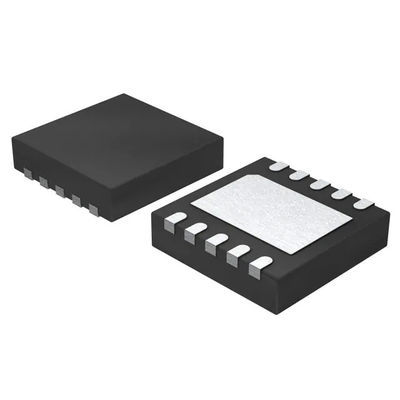

MP2155GQ-Z Buck Boost Regulator przełączający IC 1.5V 3.3V 1 wyjście 1A 2.2A 10 VFDFN Power IC Chip

  • MP2155GQ-Z Buck Boost Switching Regulator IC 1.5V 3.3V 1 Output 1A 2.2A 10 VFDFN Power IC Chip
Miejsce pochodzenia Ameryka
Nazwa handlowa MPS
Orzecznictwo RoHS
Numer modelu MP2155GQ-Z
Minimalne zamówienie 5000 szt
Cena Negotiable
Szczegóły pakowania 5000 szt./taśma
Czas dostawy 2-3 dni
Zasady płatności L/C, D/A, D/P, T/T
Możliwość Supply 5 tys. szt

Contact me for free samples and coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

If you have any concern, we provide 24-hour online help.

x
Szczegóły Produktu
Producent Monolityczne systemy zasilania (MPS) Kategoria Regulatory napięcia — regulatory przełączające DC DC
Numer produktu MP2155GQ-Z Liczba wyjść 1
Napięcie — wejście (min.) 2V Napięcie — wejście (maks.) 5,5 V
Napięcie — wyjście (min./stałe) 1,5 V Napięcie — wyjście (maks.) 5V
Prąd — wyjście 1A 2.2A Częstotliwość — przełączanie 1MHz
temperatura robocza -40°C ~ 125°C (TJ) Opakowanie / Sprawa 10-VFDFN Odsłonięta podkładka
Pakiet urządzeń dostawcy 10-QFN (3x3)
High Light

MP2155GQ-Z

,

układ scalony zasilania 1

,

5 V
Zostaw wiadomość
opis produktu

MP2155GQ-Z Regulator przełączający Buck-Boost IC Regulowany dodatnio (stały) 1,5 V (3,3 V) 1 wyjście 1 A, 2,2 A 10-VFDFN Expos

Cechy:

• Wysoka Sprawność do 95%.

• Odłączenie obciążenia podczas wyłączania

• Zakres napięcia wejściowego: od 2 V do 5,5 V

• Regulowane napięcie wyjściowe od 1,5 V do 5 V

• Obciążalność 3,3 V/1 A od 2,7 V do 5,5 V Vin

• Częstotliwość przełączania 1 MHz

• Tryb pomijania impulsów przy małym obciążeniu

• Typowy prąd spoczynkowy 80 μA

• Wewnętrzna kompensacja pętli zapewniająca szybką reakcję

• Wewnętrzny miękki start

• OTP, Czkawka SCP

• Dostępny w małym opakowaniu 3x3mm QFN10



APLIKACJE

• Produkty zasilane bateriami

• Instrumenty przenośne

• Komputery typu Tablet

• Systemy POS

• GSM/GPRS

• Sterowanie systemem

Opis:

MP2155 to bardzo wydajna przetwornica Buck-Boost o niskim prądzie spoczynkowym, która działa przy napięciu wejściowym wyższym, niższym i równym napięciu wyjściowemu.Urządzenie zapewnia zasilanie dla produktów zasilanych jednoogniwową baterią litowo-jonową lub wieloogniwową baterią alkaliczną, w których napięcie wyjściowe mieści się w zakresie napięcia baterii.

MP2155 wykorzystuje tryb prądowy, stałą częstotliwość sterowania PWM dla optymalnej stabilności i odpowiedzi przejściowej.Stała częstotliwość przełączania 1 MHz i zintegrowane N-kanałowe i P-kanałowe tranzystory MOSFET o niskim RDS(ON) minimalizują rozmiar rozwiązania przy zachowaniu wysokiej wydajności.

Aby zapewnić najdłuższą żywotność baterii, MP2155 ma opcjonalny tryb pomijania impulsów, który zmniejsza częstotliwość przełączania w warunkach małego obciążenia.W przypadku innych zastosowań o niskim poziomie szumów, w których tryb oszczędzania energii o zmiennej częstotliwości może powodować zakłócenia, pin wejścia sterowania logicznego MODE wymusza działanie PWM ze stałą częstotliwością we wszystkich warunkach obciążenia.

MP2155 działa z napięciem wejściowym od 2 V do 5,5 V, zapewniając regulowane napięcie wyjściowe (1,5 V do 5 V).Przy napięciu wejściowym od 2,7 V do 5,5 V może dostarczyć prąd o maksymalnym natężeniu 1 A do obciążenia przy napięciu wyjściowym 3,3 V.MP2155 jest dostępny w małej obudowie QFN10-3x3mm.





Cechy produktu:

Kategoria Regulatory napięcia — regulatory przełączające DC DC
Prod Monolityczne systemy zasilania Inc.
Stan produktu Aktywny
Funkcjonować Zwiększanie/zmniejszanie
Konfiguracja wyjścia Pozytywny
Topologia Buck-Boost
Typ wyjścia Regulowany (stały)
Liczba wyjść 1
Napięcie — wejście (min.) 2V
Napięcie — wejście (maks.) 5,5 V
Napięcie — wyjście (min./stałe) 1,5 V (3,3 V)
Napięcie — wyjście (maks.) 5V
Prąd — wyjście 1A, 2.2A
Częstotliwość — przełączanie 1MHz
Prostownik synchroniczny Tak
temperatura robocza -40°C ~ 125°C (TJ)
Typ mocowania Montaż powierzchniowy
Opakowanie / etui 10-VFDFN Odsłonięta podkładka
Pakiet urządzeń dostawcy 10-QFN (3x3)
Podstawowy numer produktu MP2155



Dodatkowe zasoby:

ATRYBUT OPIS
Inne nazwy 1589-1565-1
  1589-1565-6
  MP2155GQ-Z-ND
  1589-1565-2
Standardowe opakowanie 5000



Obraz danych:





MP2155GQ-Z Buck Boost Regulator przełączający IC 1.5V 3.3V 1 wyjście 1A 2.2A 10 VFDFN Power IC Chip 0
