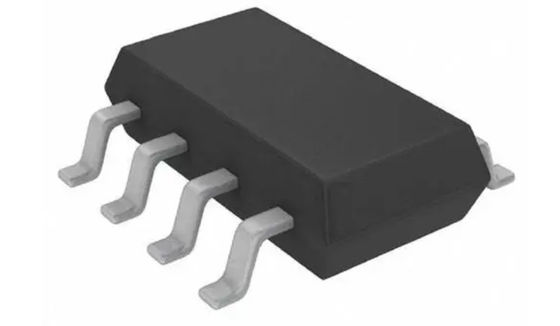

MP2225GJ-Z Regulator przełączający IC Regulowany dodatnio 0,6 V 1 Wyjście 5 A SOT-23-8

MP2225GJ-Z Regulator przełączający IC Regulowany dodatnio 0,6 V 1 Wyjście 5 A SOT-23-8

Cechy produktu:

Dodatkowe zasoby:

OPIS

MP2225 to wysokoczęstotliwościowy, synchroniczny, wyprostowany, obniżający napięcie konwerter impulsowy z wbudowanymi tranzystorami mocy MOSFET.Oferuje bardzo kompaktowe rozwiązanie umożliwiające uzyskanie prądu wyjściowego 5 A z doskonałą regulacją obciążenia i linii w szerokim zakresie zasilania wejściowego.MP2225 działa w trybie synchronicznym, zapewniając wyższą wydajność w całym zakresie obciążenia prądem wyjściowym.

Praca w trybie prądowym zapewnia szybką reakcję na stany przejściowe i ułatwia stabilizację pętli.Pełne funkcje ochrony obejmują zabezpieczenie nadprądowe i wyłączenie termiczne.

MP2225 wymaga minimalnej liczby łatwo dostępnych standardowych komponentów zewnętrznych i jest dostępny w oszczędzającej miejsce 8-pinowej obudowie TSOT23.

CECHY

• Szeroki zakres roboczy napięcia wejściowego od 4,5 V do 18 V

• Regulowane napięcie wyjściowe już od 0,6 V

• Niski 47mΩ/18mΩ RDS(ON) wewnętrznych MOSFET-ów mocy

• Wysoka Sprawność do 97%

• Stała częstotliwość przełączania 500 kHz

• Synchronizuje z zewnętrznego zegara 200kHz do 2MHz

• Wewnętrzny czas miękkiego startu 2,4 ms

• Dokładność odniesienia 1% w temperaturze pokojowej

• Wewnętrzny tryb oszczędzania energii

• OCP z trybem czkawki

• Dostępne w 8-stykowym TSOT23

APLIKACJE

• Płaskoekranowe telewizory i monitory

• Systemy notebooków i zasilanie we/wy

• Cyfrowe dekodery

• Rozproszone systemy zasilania

Obraz danych:https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP2225GJ-Z/id_document/922/
