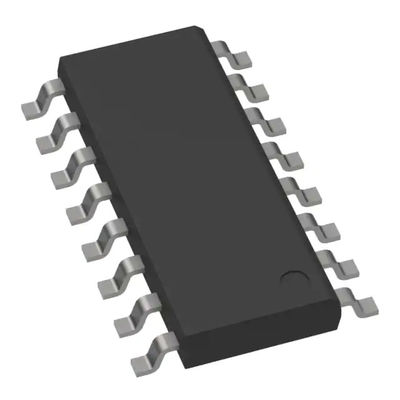

MP3394SGS-Z Step Up Boost Converter Ic sterownik LED IC 4 wyjście DC DC kontroler PWM ściemnianie 180mA 16-SOIC

  • MP3394SGS-Z Step Up Boost Converter Ic LED Driver IC 4 Output DC DC Controller PWM Dimming 180mA 16-SOIC
Miejsce pochodzenia Ameryka
Nazwa handlowa MPS
Orzecznictwo RoHS
Numer modelu MP3394SGS-Z
Minimalne zamówienie 2500szt
Cena Negotiable
Szczegóły pakowania 2500 sztuk/taśma
Czas dostawy 2-3 dni
Zasady płatności L/C, D/A, D/P, T/T
Możliwość Supply 5 tys. szt

Contact me for free samples and coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

If you have any concern, we provide 24-hour online help.

x
Szczegóły Produktu
Prod Monolityczne systemy zasilania Inc. Kategoria Sterowniki LED
Typ Kontroler prądu stałego Liczba wyjść 4
Napięcie — zasilanie (min.) 5V Napięcie — zasilanie (maks.) 28V
Prąd — wyjście / kanał 180mA Częstotliwość 670kHz
temperatura robocza -40°C ~ 125°C (TJ) Opakowanie / Sprawa 16-SOIC (0,154", 3,90 mm szerokości)
High Light

MP3394SGS-Z

,

przetwornica podwyższająca napięcie ic

,

monolityczne systemy zasilania MP3394SGS-Z
Zostaw wiadomość
opis produktu

MP3394SGS-Z Sterownik LED IC 4 Wyjście DC Kontroler DC Step-Up (Boost) Ściemnianie PWM 180mA 16-SOIC

Cechy:

• Sterownik WLED dla 4 łańcuchów, maks. 200 mA/ciąg

• Zakres napięcia wejściowego od 5 V do 28 V

• 2,5% Aktualna dokładność dopasowania między ciągami

• Programowalna częstotliwość przełączania

• PWM lub DC Burst PWM Dimming

• Otwarta i krótka ochrona LED

• Programowalna ochrona przed przepięciami

• Możliwość łączenia kaskadowego z pojedynczym źródłem zasilania

• Blokada podnapięciowa

• Wyłączenie termiczne

• Pakiety TSSOP16EP, SOIC16 i SOIC20

Opis:

MP3394S to kontroler step-up z 4 kanałami prądowymi.Jest przeznaczony do sterowania macierzami WLED do zastosowań związanych z podświetleniem wielkogabarytowych paneli LCD.MP3394S jest elastyczny i może rozszerzyć liczbę kanałów LED za pomocą 1 lub 2 MP3394S pracujących równolegle z jednego indukcyjnego źródła zasilania.

MP3394S wykorzystuje architekturę trybu prądowego i stałej częstotliwości pracy. Częstotliwość jest programowana przez zewnętrzny rezystor nastawczy częstotliwości.MP3394S steruje zewnętrznym MOSFET-em w celu zwiększenia napięcia wyjściowego z 5 V do 28 V zasilania wejściowego.Reguluje prąd w każdym łańcuchu diod LED do zaprogramowanej wartości ustawionej przez zewnętrzny rezystor nastawczy prądu.

MP3394S stosuje 4 wewnętrzne źródła prądu dla wyrównania prądu.Dopasowanie prądu może osiągnąć 2,5% dokładność regulacji między strunami.Jego niskie napięcie regulacyjne na źródłach prądowych LED zmniejsza straty mocy i poprawia wydajność.

Zewnętrzny sygnał wejściowy PWM lub sygnał wejściowy DC steruje ściemnianiem PWM.W trybie ściemniania z wejściem DC sygnał PWM ściemniania może być generowany wewnętrznie, a częstotliwość ściemniania jest programowana przez zewnętrzny kondensator nastawczy.

Cechy produktu:

Kategoria Sterowniki LED
Prod Monolityczne systemy zasilania Inc.
Stan produktu Aktywny
Typ Kontroler prądu stałego
Topologia Zwiększenie (wzmocnienie)
Przełączniki wewnętrzne NIE
Liczba wyjść 4
Napięcie — zasilanie (min.) 5V
Napięcie — zasilanie (maks.) 28V
Prąd — wyjście / kanał 180mA
Częstotliwość 670kHz
Ściemnianie PWM
Aplikacje Podświetlenie
temperatura robocza -40°C ~ 125°C (TJ)
Typ mocowania Montaż powierzchniowy
Opakowanie / etui 16-SOIC (0,154", 3,90 mm szerokości)
Pakiet urządzeń dostawcy 16-SOIC
Podstawowy numer produktu MP3394



Dodatkowe zasoby:

ATRYBUT OPIS
Inne nazwy MP3394SGS-Z-ND
  1589-1634-6
  1589-1634-1
  1589-1634-2
Standardowe opakowanie 2500



Obraz danych:





MP3394SGS-Z Step Up Boost Converter Ic sterownik LED IC 4 wyjście DC DC kontroler PWM ściemnianie 180mA 16-SOIC 0
