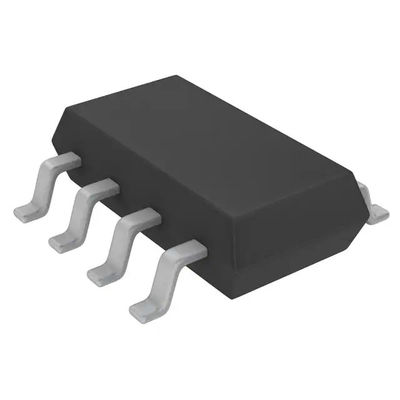

MP3414DJ-LF-Z Boost Regulator przełączający IC dodatni regulowany 1,8 V 1 wyjście 1,5 A SOT-23-8 cienki TSOT-23-8

MP3414DJ-LF-Z Regulator przełączający doładowania IC dodatni regulowany 1,8 V 1 wyjście 1,5 A (przełącznik) SOT-23-8 cienki, TSOT-23-8

Cechy:

 Wydajność do 96%.

 Rozruch przy niskim napięciu 0,8 V

 Zakres wejściowy od 0,6 V do 4 V

 Zakres wyjściowy od 1,8 V do 4 V

 Wewnętrzny prostownik synchroniczny

 Przełączanie stałej częstotliwości 1 MHz

 Prąd spoczynkowy 35μA

 Prąd wyłączenia 1μA

 Sterowanie w trybie prądowym z wewnętrzną kompensacją

 Prawdziwe wyjście Odłącz od wejścia

 VIN>VOUT Działanie w trybie Down

 Wysoka wydajność w warunkach lekkiego obciążenia

 Bardzo małe komponenty zewnętrzne

 Ograniczenie prądu rozruchowego i wewnętrzny miękki start

 Ochrona przed przepięciami

 Zabezpieczenie przed zwarciem

 Pakiet TSOT23-8

Opis:

MP3414 może uruchamiać się już od napięcia wejściowego tak niskiego jak 0,8 V, aby zapewnić ograniczenie prądu rozruchowego i zabezpieczenie wyjścia przed zwarciem.Zintegrowany prostownik synchroniczny z kanałem P poprawia wydajność i eliminuje potrzebę stosowania zewnętrznej diody Schottky'ego.PMOS odłącza wyjście od wejścia, gdy część się wyłącza.Ta funkcja odłączania wyjścia umożliwia całkowite rozładowanie wyjścia, dzięki czemu część może pobierać prąd zasilający 1μA w trybie wyłączenia.

Częstotliwość przełączania 1 MHz pozwala na zastosowanie mniejszych elementów zewnętrznych, podczas gdy wewnętrzna kompensacja i miękki start minimalizują liczbę elementów zewnętrznych: te cechy pomagają stworzyć kompaktowe rozwiązanie dla szerokiego zakresu obciążenia prądowego.

MP3414 jest wyposażony w zintegrowany MOSFET mocy, który obsługuje napięcie wyjściowe do 4 V i typowy szczytowy prąd przełączania 1,8 A.

MP3414 jest dostępny w małej 8-pinowej obudowie TSOT23.
