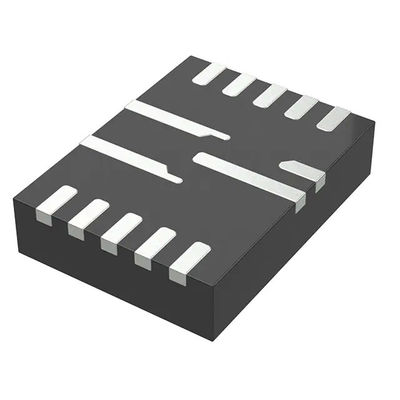

MP8714GLE-Z Monolityczne systemy zasilania Półprzewodnikowe 0,6 V 1 wyjście 10 A 14-PowerVFQFN

MP8714GLE-Z Regulator przełączający Buck IC Regulowany dodatnio 0,6 V 1 wyjście 10 A 14-PowerVFQFN

Arkusz danych:MP8714GLE-Z



Dodatkowe zasoby:

OPIS
MP8714 to wysokoczęstotliwościowy, synchroniczny, wyprostowany, obniżający napięcie konwerter impulsowy.To w pełni zintegrowane rozwiązanie zapewnia prąd wyjściowy 10 A przy doskonałej regulacji obciążenia i linii w szerokim zakresie zasilania wejściowego.
Praca w trybie prądowym zapewnia szybką reakcję na stany przejściowe i ułatwia stabilizację pętli.EN/SYNC obsługuje zewnętrzną synchronizację zegara, a dobry pin zasilania (PG) z otwartym drenem wskazuje, kiedy napięcie wyjściowe mieści się w zakresie nominalnym.
Pełne funkcje ochrony obejmują ochronę przed przepięciami (OVP), ochronę nadprądową (OCP) i wyłączenie termiczne.
MP8714 wymaga minimalnej liczby łatwo dostępnych, standardowych komponentów zewnętrznych i jest dostępny w obudowie QFN-14 (3 mm x 4 mm).
CECHY
 Szeroki roboczy zakres wejściowy od 4,5 V do 17 V
 Ciągły prąd wyjściowy 10A
 26mΩ High-Side, 11mΩ Low-Side RDS(ON) dla wewnętrznych tranzystorów mocy MOSFET
 200kHz - 2MHz zsynchronizowany zegar zewnętrzny
 Programowalny czas miękkiego startu (SS).
 Wskaźnik dobrej mocy (PG) otwartego drenażu
 Zabezpieczenie przed przepięciami wyjściowymi (OVP)
 Wyłączenie termiczne
 Dostępne w małym opakowaniu QFN-14 (3mmx4mm).
APLIKACJE
 Telewizory i monitory z płaskim ekranem
 Dekodery
 Rozproszone systemy zasilania
