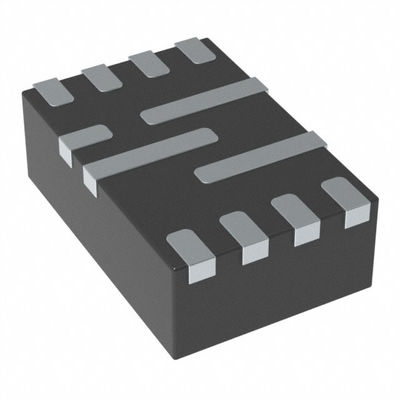

MP8759GD-Z Regulator przełączający Buck IC Regulowany dodatnio 0,6 V 1 wyjście 8 A 12-PowerVFQFN

MP8759GD-Z Regulator przełączający Buck IC Regulowany dodatnio 0,6 V 1 wyjście 8 A 12-PowerVFQFN

Arkusz danych:MP8759GD-Z

Dodatkowe zasoby:

OPIS

MP8759 to w pełni zintegrowany, wysokoczęstotliwościowy, synchroniczny, wyprostowany konwerter obniżający napięcie impulsowe.Oferuje bardzo kompaktowe rozwiązanie, które zapewnia ciągły prąd wyjściowy 8 A i szczytowy prąd wyjściowy 10 A z doskonałą regulacją obciążenia i linii w szerokim zakresie zasilania wejściowego.The

MP8759 działa z wysoką wydajnością w szerokim zakresie obciążenia wyjściowego w oparciu o zastrzeżoną technikę redukcji strat przełączania MPS i wewnętrzne MOSFET-y mocy RDS(ON).

Adaptacyjny tryb sterowania ze stałym czasem włączenia (COT) zapewnia szybką reakcję na stany przejściowe i ułatwia stabilizację pętli.Pętla automatycznego dostrajania DC zapewnia dobrą regulację obciążenia i linii.

Pełne funkcje ochrony obejmują ograniczenie nadprądowe, ochronę przed przepięciami (OVP), ochronę podnapięciową (UVP) i wyłączenie termiczne.

Konwerter wymaga minimalnej liczby komponentów zewnętrznych i jest dostępny w obudowie QFN12 (2mmx3mm).

CECHY

 Szeroki zakres roboczy napięcia wejściowego od 4,5 V do 26 V

 Wyjście regulowane od 0,6 V

 Tryb ultradźwiękowy (USM)

 117μA Niski prąd spoczynkowy

 Ciągły prąd wyjściowy 8A

 Szczytowy prąd wyjściowy 10 A

 Adaptacyjny COT dla szybkich stanów przejściowych

 Pętla automatycznego dostrajania DC

 1% napięcia odniesienia

 Wewnętrzny miękki start

 Wyładowanie wyjściowe

 Częstotliwość przełączania 700 kHz

 OCP, OVP, UVP (Czkawka) i Wyłączenie termiczne

 Dostępne w opakowaniu QFN-12 (2 mm x 3 mm).

APLIKACJE

 Laptop  Tablet PC

 Systemy sieciowe

 Płaskoekranowe telewizory i monitory

 Rozproszone systemy zasilania

Obraz danych:https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP8759GD-Z/id_document/1011/
