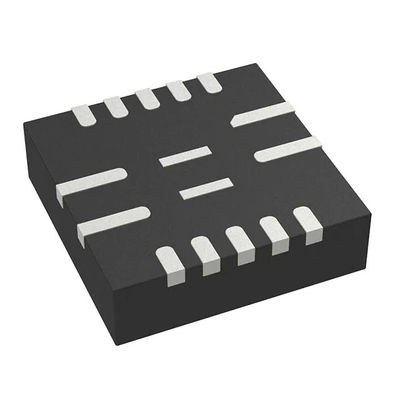

MP8765GQ-Z MPS Regulator przełączający Buck IC Regulowany dodatnio 0,604 V 1 wyjście 6 A 16-PowerVFQFN

Arkusz danych:MP8765GQ-Z



Dodatkowe zasoby:


OPIS
MP8765 jest w pełni zintegrowanym, synchronicznym, prostowniczym konwerterem obniżającym napięcie o wysokiej częstotliwości.Oferuje bardzo kompaktowe rozwiązania umożliwiające osiągnięcie ciągłego prądu wyjściowego 6 A w szerokim zakresie zasilania wejściowego z doskonałą regulacją obciążenia i linii.MP8765 działa z wysoką wydajnością w szerokim zakresie obciążenia prądem wyjściowym.

Tryb sterowania Constant-On-Time (COT) zapewnia szybką reakcję na stany przejściowe i ułatwia stabilizację pętli.

Blokada podnapięciowa jest wewnętrznie ustawiona na 4,6 V. Dobry sygnał zasilania otwartego drenu wskazuje, że napięcie wyjściowe mieści się w nominalnym zakresie napięcia.

Pełne funkcje ochrony obejmują OCP i wyłączenie termiczne.

Konwerter wymaga minimalnej ilości elementów zewnętrznych i jest dostępny w obudowie QFN16 (3mmx3mm).

CECHY
 Szeroki zakres roboczy napięcia wejściowego od 5 V do 24 V
 Ciągły prąd wyjściowy 6A
 Tryb PFM/PWM do wyboru
 Wewnętrzne tranzystory mocy MOSFET o niskim RDS(ON).
 Zastrzeżona technika redukcji strat przy przełączaniu
 1% napięcia odniesienia
 Wewnętrzny miękki start 7 ms
 Wyładowanie wyjściowe
 Częstotliwość przełączania 500 kHz
 Hiccup Ochrona OCP i wyłączenie termiczne
 Automatyczne ponawianie ochrony OVP
 Wyjście Regulowane od 0,604 V do 5,5 V

APLIKACJE
 Komputer przenośny
 Tablet PC
 Systemy sieciowe
 Osobiste magnetowidy
 Płaskie telewizory i monitory
 Rozproszone systemy zasilania
