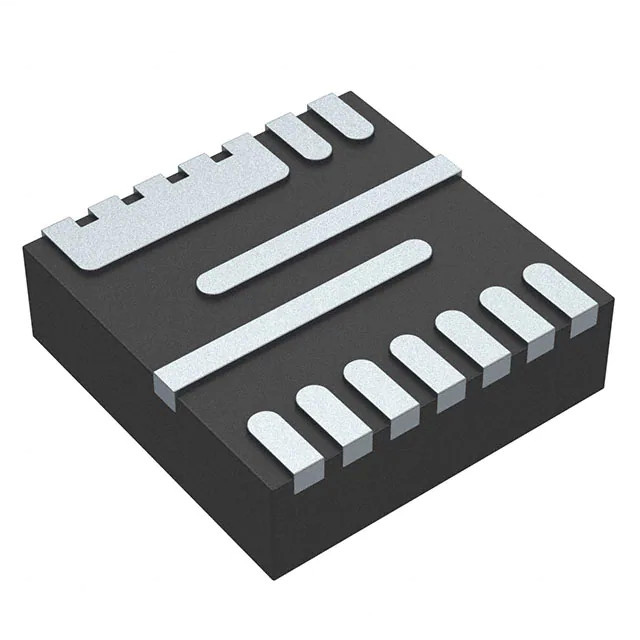

MP8774GQ-Z Regulator przełączający IC Wyjście 16-PowerVFQFN

MP8774GQ-Z Wyjście IC regulatora przełączania 16-PowerVFQFN

Arkusz danych:MP8774GQ-Z



Dodatkowe zasoby:

OPIS
MP8774 to w pełni zintegrowany wysokoczęstotliwościowy, synchroniczny, wyprostowany, obniżający napięcie konwerter impulsowy z wewnętrznymi tranzystorami mocy MOSFET.MP8874 oferuje bardzo kompaktowe rozwiązanie, które osiąga 12 A ciągłego prądu wyjściowego z doskonałą regulacją obciążenia i linii w szerokim zakresie wejściowym.MP8774 wykorzystuje pracę w trybie synchronicznym w celu uzyskania wyższej wydajności w całym zakresie obciążenia prądem wyjściowym.
Sterowanie ze stałym czasem włączenia (COT) zapewnia bardzo szybką reakcję na stany przejściowe, łatwą konstrukcję pętli i bardzo ścisłą regulację mocy wyjściowej.
Pełne funkcje ochrony obejmują zabezpieczenie przeciwzwarciowe (SCP), zabezpieczenie nadprądowe (OCP), zabezpieczenie podnapięciowe (UVP) i wyłącznik termiczny.
MP8774 wymaga minimalnej liczby łatwo dostępnych, standardowych komponentów zewnętrznych i jest dostępny w oszczędzającej miejsce obudowie QFN-16 (3 mm x 3 mm).
CECHY
 Wyjście regulowane od 0,6 V
 Szeroki roboczy zakres wejściowy od 3 V do 18 V
 Prąd wyjściowy 12A
 16mΩ/5,5mΩ Low RDS(ON) Wewnętrzne tranzystory mocy MOSFET
 Prąd spoczynkowy 100μA
 Wysokowydajna praca w trybie synchronicznym
 Wstępnie uprzedzony start-up
 Stała częstotliwość przełączania 700 kHz
 Zewnętrzny Programowalny Czas Miękkiego Rozruchu
 Włącz (EN) i Power Good (PG) dla sekwencjonowania zasilania
 Zabezpieczenie nadprądowe (OCP) i Czkawka
 Wyłączenie termiczne
 Dostępne w opakowaniu QFN-16 (3mmx3mm).
APLIKACJE
 Kamery bezpieczeństwa
 Urządzenia przenośne, urządzenia XDSL
 Cyfrowe dekodery
 Płaskoekranowe telewizory i monitory
 Ogólnego przeznaczenia
