MP8869SGL-Z Regulator przełączający Buck IC Programowalny dodatni 0,6 V 1 wyjście 12 A 14-VFDFN Odsłonięta podkładka

  • MP8869SGL-Z Buck Switching Regulator IC Positive Programmable 0.6V 1 Output 12A 14-VFDFN Exposed Pad
Miejsce pochodzenia Ameryka
Nazwa handlowa MPS
Orzecznictwo RoHS
Numer modelu MP8869SGL-Z
Minimalne zamówienie 5000 szt
Cena Negotiable
Szczegóły pakowania 5000 szt./taśma
Czas dostawy 2-3 dni
Zasady płatności L/C, D/A, D/P, T/T
Możliwość Supply 3 tys. szt

Contact me for free samples and coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

If you have any concern, we provide 24-hour online help.

x
Szczegóły Produktu
Producent Monolityczne systemy zasilania (MPS) Kategoria Regulatory napięcia — regulatory przełączające DC DC
Numer produktu MP8869SGL-Z Typ wyjścia Nastawny
Liczba wyjść 1 Napięcie wejściowe-maks 18V
Napięcie wejściowe-min 2,85 V Topologia Bryknięcie
Częstotliwość przełączania 500 kHz temperatura robocza -40°C ~ 125°C
Napięcie — wyjście (min./stałe) 0,6 V Napięcie — wyjście (maks.) 5,5 V
Prąd — wyjście 12A Opakowanie / Sprawa 14-VFDFN Odsłonięta podkładka
Pakiet urządzeń dostawcy 14-QFN (3x4)
High Light

MP8869SGL-Z

,

regulator przełączający Buck IC dodatni programowalny
Zostaw wiadomość
opis produktu

MP8869SGL-Z Regulator przełączający Buck IC Programowalny dodatni 0,6 V 1 wyjście 12 A 14-VFDFN Odsłonięta podkładka

Szybki szczegół:

Producent
Monolityczne systemy zasilania Inc.
Numer produktu producenta
MP8869SGL-Z
Opis
IC REG BUCK PROG 12A 14QFN
szczegółowy opis
Regulator przełączający Buck IC Programowalny dodatni 0,6 V 1 wyjście 12 A 14-VFDFN Odsłonięta podkładka



Cechy produktu:

TYP
OPIS
Kategoria
Regulatory napięcia — regulatory przełączające DC DC
Prod
Monolityczne systemy zasilania Inc.
Stan produktu
Nie dla nowych projektów
Funkcjonować
Obniżenie
Konfiguracja wyjścia
Pozytywny
Topologia
Bryknięcie
Typ wyjścia
Programowalny
Liczba wyjść
1
Napięcie — wejście (min.)
2,85 V
Napięcie — wejście (maks.)
18V
Napięcie — wyjście (min./stałe)
0,6 V
Napięcie — wyjście (maks.)
5,5 V
Prąd — wyjście
12A
Częstotliwość — przełączanie
500kHz
Prostownik synchroniczny
Tak
temperatura robocza
-40°C ~ 125°C (TJ)
Typ mocowania
Montaż powierzchniowy
Opakowanie / etui
14-VFDFN Odsłonięta podkładka
Pakiet urządzeń dostawcy
14-QFN (3x4)
Podstawowy numer produktu
MP8869



Dodatkowe zasoby:

ATRYBUT OPIS
Standardowe opakowanie 5000



OPIS

MP8869S to wysokoczęstotliwościowy, synchroniczny, wyprostowany, obniżający napięcie konwerter impulsowy z interfejsem sterowania I2C.MP8869S oferuje w pełni zintegrowane rozwiązanie, które osiąga 12 A prądu ciągłego i 15 A szczytowego prądu wyjściowego z doskonałą regulacją obciążenia i linii w szerokim zakresie zasilania wejściowego.Poziom napięcia wyjściowego można kontrolować w locie za pośrednictwem interfejsu szeregowego I2C.



Zakres napięcia odniesienia można regulować w zakresie od 0,6 V do 1,108 V w krokach co 4 mV.Szybkość narastania napięcia, częstotliwość, ograniczenie prądu, zabezpieczenie przed czkawką/zatrzaskiem, włączenie i tryb oszczędzania energii można również wybrać za pomocą interfejsu I2C.



Sterowanie ze stałym czasem włączenia (COT) zapewnia szybką reakcję na stany przejściowe.Styk dobrej mocy (PG) z otwartym drenem wskazuje, kiedy napięcie wyjściowe mieści się w zakresie nominalnym.Pełne funkcje ochrony obejmują ochronę przed przepięciami (OVP), ochronę nadprądową (OCP) i wyłączenie termiczne.



MP8869S jest dostępny w obudowie QFN-14 (3 mm x 4 mm).



CECHY

 Vout Regulowane do 5,5 V za pomocą pinu FB

 Szeroki zakres roboczy napięcia wejściowego od 2,85 V do 18 V

12A ciągły/15A szczytowy prąd wyjściowy

 Dokładność wewnętrznego odniesienia 1%.

 Programowalny przez I2C zakres odniesienia od 0,6 V do 1,108 V w krokach co 4 mV z kontrolą szybkości narastania

 Monitorowanie napięcia wyjściowego i prądu wyjściowego z dokładnością 5% przez I2C

 Wybieralny tryb PFM/PWM, regulowana częstotliwość i limit prądu przez I2C

 Cztery różne adresy I2C do wyboru

 Zewnętrzny miękki start (SS)

 Wskazanie dobrej mocy (PG) otwartego drenu

 Zabezpieczenie przed przepięciami wyjściowymi (OVP)

 Hiccup/Latch-Off Over-Current Protection (OCP)

 Dostępne w opakowaniu QFN-14 (3mmx4mm).



APLIKACJE

 Dyski półprzewodnikowe (SSD)

 Telewizory i monitory z płaskim ekranem

 Cyfrowe dekodery

 Rozproszone systemy zasilania

 Sieci/Serwery

Obraz danych:https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP8869S/document_id/3905/

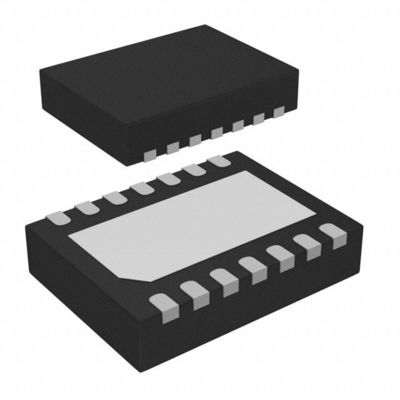

MP8869SGL-Z Regulator przełączający Buck IC Programowalny dodatni 0,6 V 1 wyjście 12 A 14-VFDFN Odsłonięta podkładka 0
