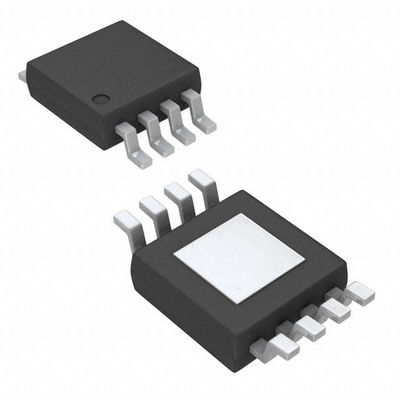

MP9486AGN-Z Ic Buck Boost Converter 5V 1 wyjście 1A 8-SOIC Zasilacz Ic Chip
| Miejsce pochodzenia | Monolityczne systemy zasilania Inc. |
|---|---|
| Nazwa handlowa | MPS |
| Orzecznictwo | RoHS |
| Numer modelu | MP9486AGN-Z |
| Minimalne zamówienie | 2500 SZT |
| Cena | Negotiable |
| Szczegóły pakowania | 2500 szt./taśma |
| Czas dostawy | 2-3 dni |
| Zasady płatności | L/C, D/A, D/P, T/T |
| Możliwość Supply | 10 tys. szt |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xSzczegóły Produktu
| Numer produktu | MP9486AGN-Z | Producent | Monolityczne systemy zasilania (MPS) |
|---|---|---|---|
| Kategoria | Regulatory napięcia — regulatory przełączające DC DC | Pakiet | Taśma i szpula (TR) |
| Typ wyjścia | Nastawny | Liczba wyjść | 1 |
| Napięcie wejściowe-maks | 95V | Napięcie wejściowe-min | 4,5 V |
| Napięcie wyjściowe-maks | 5V | Napięcie wyjściowe-min | 1A |
| Topologia | Bryknięcie | Częstotliwość przełączania | W górę ~ 1MHz |
| temperatura robocza | -40°C ~ 125°C | Typ mocowania | Montaż powierzchniowy |
| Opakowanie / Sprawa | 8-SOIC (szerokość 0,154 cala, 3,90 mm) Odsłonięta podkładka | Pakiet urządzeń dostawcy | 8-SOIC-EP |
| High Light | układ scalony zasilacza,Ic Buck Boost Converter 5V,mp9486agn-z datasheet |
||
opis produktu
MP9486AGN-Z Regulator przełączający Buck IC Dodatni Naprawiono 5 V 1 Wyjście 1 A 8-SOIC
CECHY
Szeroki zakres wejściowy od 4,5 V do 100 V
Typowy limit prądu szczytowego przełączania 3,5 A
Sterowanie histeretyczne: brak kompensacji
Częstotliwość przełączania do 1 MHz
Wejście sterowania ściemnianiem PWM dla aplikacji LED
Zabezpieczenie przed zwarciem (SCP) ze zintegrowanym tranzystorem MOSFET po stronie high-side
Prąd spoczynkowy 170μA
Wyłączenie termiczne
Dostępne w pakiecie SOIC-8 z odsłoniętą podkładką
Szybki szczegół:
|
Producent
|
Monolityczne systemy zasilania Inc.
|
|
Numer produktu producenta
|
MP9486AGN-Z
|
|
Opis
|
IC REG 100V INPT 3.5A PRZEŁĄCZNIK PRĄDU
|
|
szczegółowy opis
|
Regulator przełączający Buck IC dodatni stały 5 V 1 wyjście 1 A 8-SOIC (0,154", 3,90 mm szerokości) odsłonięta podkładka
|
Cechy produktu:
|
TYP
|
OPIS
|
|
Kategoria
|
Regulatory napięcia — regulatory przełączające DC DC
|
|
Prod
|
Monolityczne systemy zasilania Inc.
|
|
Seria
|
Automobilowy
|
|
Stan produktu
|
Aktywny
|
|
Funkcjonować
|
Obniżenie
|
|
Konfiguracja wyjścia
|
Pozytywny
|
|
Topologia
|
Bryknięcie
|
|
Typ wyjścia
|
Naprawił
|
|
Liczba wyjść
|
1
|
|
Napięcie — wejście (min.)
|
4,5 V
|
|
Napięcie — wejście (maks.)
|
95V
|
|
Napięcie — wyjście (min./stałe)
|
5V
|
|
Prąd — wyjście
|
1A
|
|
Częstotliwość — przełączanie
|
W górę ~ 1MHz
|
|
Prostownik synchroniczny
|
NIE
|
|
temperatura robocza
|
-40°C ~ 125°C (TJ)
|
|
Typ mocowania
|
Montaż powierzchniowy
|
|
Opakowanie / etui
|
8-SOIC (szerokość 0,154 cala, 3,90 mm) Odsłonięta podkładka
|
|
Pakiet urządzeń dostawcy
|
8-SOIC-EP
|
|
Podstawowy numer produktu
|
MP9486
|
Dodatkowe zasoby:
| ATRYBUT | OPIS |
| Inne nazwy |
1589-1747-6
|
|
MP9486AGN-Z-ND
|
|
|
1589-1747-2
|
|
|
1589-1747-1
|
|
| Standardowe opakowanie | 2500 |
OPIS:
MP9486A to wysokonapięciowy, obniżający napięcie regulator przełączający, który dostarcza do obciążenia prąd o natężeniu do 1 A.Integruje wysokonapięciowy tranzystor mocy MOSFET po stronie wysokiego napięcia z ograniczeniem prądu typowo 3,5 A.Szeroki zakres napięć wejściowych od 4,5 V do 100 V umożliwia zastosowanie w różnych zastosowaniach obniżających napięcie, dzięki czemu idealnie nadaje się do zastosowań w motoryzacji, przemyśle i oświetleniu.Sterowanie w trybie napięcia histeretycznego zapewnia bardzo szybką reakcję.Zastrzeżony schemat kontroli sprzężenia zwrotnego firmy MPS minimalizuje liczbę wymaganych komponentów zewnętrznych.Częstotliwość przełączania może wynosić do 1 MHz, co pozwala na zastosowanie niewielkich rozmiarów komponentów.Wyłącznik termiczny i zabezpieczenie przeciwzwarciowe (SCP) zapewniają niezawodną i odporną na awarie pracę.Prąd spoczynkowy 170µA pozwala na użycie MP9486A w aplikacjach zasilanych bateryjnie.MP9486A jest dostępny w obudowie SOIC-8 z odsłoniętą podkładką.
Arkusz danych:https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP9486AGN-Z/id_document/3749/
