MPM3840GQV-Z Nieizolowany moduł PoL Konwerter DC DC 1 Wyjście 0,6 ~ 5,5 V 4 A Wejście 2,8 V - 5,5 V

MPM3840GQV-Z Nieizolowany moduł PoL Konwerter DC DC 1 Wyjście 0,6 ~ 5,5 V 4 A Wejście 2,8 V - 5,5 V

Szybki szczegół:

Cechy produktu:

Dodatkowe zasoby:

Opis:

MPM3840 to moduł DC/DC zawierający monolityczny, obniżający napięcie konwerter impulsowy z wbudowanymi wewnętrznymi tranzystorami mocy MOSFET i cewką indukcyjną.MPM3840 może zapewnić ciągły prąd wyjściowy 4 A przy napięciu wejściowym od 2,8 V do 5,5 V z doskonałą regulacją obciążenia i linii.MPM3840 idealnie nadaje się do zasilania urządzeń przenośnych, które działają na jednoogniwowym akumulatorze litowo-jonowym (Li+).

Napięcie wyjściowe można regulować nawet do 0,6 V.Do ukończenia projektu wymagane są tylko kondensatory wejściowe, kondensatory wyjściowe i rezystory sprzężenia zwrotnego (FB).Schemat sterowania o stałym czasie włączenia (COT) zapewnia szybką reakcję na stany przejściowe, wysoką wydajność przy małym obciążeniu i łatwą stabilizację pętli.

Pełne funkcje ochrony obejmują ograniczenie prądu cykl po cyklu i wyłączenie termiczne.

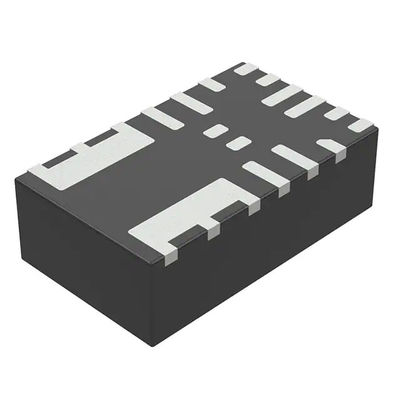

MPM3840 wymaga minimalnej liczby łatwo dostępnych, standardowych komponentów zewnętrznych i jest dostępny w bardzo małej obudowie QFN-20 (3 mm x 5 mm x 1,6 mm).

CECHY

 >80% sprawności przy małym obciążeniu

 Niskie IQ: 40μA

 Szeroki zakres roboczy napięcia wejściowego od 2,8 V do 5,5 V

 Napięcie wyjściowe tak niskie, jak 0,6 V

 100% cykl pracy w przerwaniu

4A prąd wyjściowy

 Wewnętrzne tranzystory MOSFET mocy 25mΩ i 12mΩ

 Częstotliwość 1,2 MHz

 Zewnętrzna kontrola trybu

 Kontrola trybu zewnętrznego (PWM.PFM) i dynamiczne napięcie analogowe

 EN i Power Good for Power Sequencing

 Zabezpieczenie nadprądowe cykl po cyklu (OCP)

 Wewnętrzny czas miękkiego startu 1,5 ms z rozruchem wstępnym

 Zabezpieczenie przed zwarciem (SCP) z trybem czkawki

 Wyłączenie termiczne

 Stabilny z kondensatorami ceramicznymi o niskim poziomie wyjściowym ESR

 Dostępne w opakowaniu QFN-20 (3 mm x 5 mm x 1,6 mm).

APLIKACJE

 Sieci/Serwery

 Aplikacje z ograniczeniami przestrzennymi

 Produkty przemysłowe

 Niskonapięciowe zasilanie systemu we/wy

Obraz danych:https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MPM3840GQV/id_document/2124
